发热与热成像测试 Thermal：海韵Seasonic FOCUS GX 1000 ATX3.1
电源序列号：R2603AA1C3501996
模块状态（测试结果）：
PASS

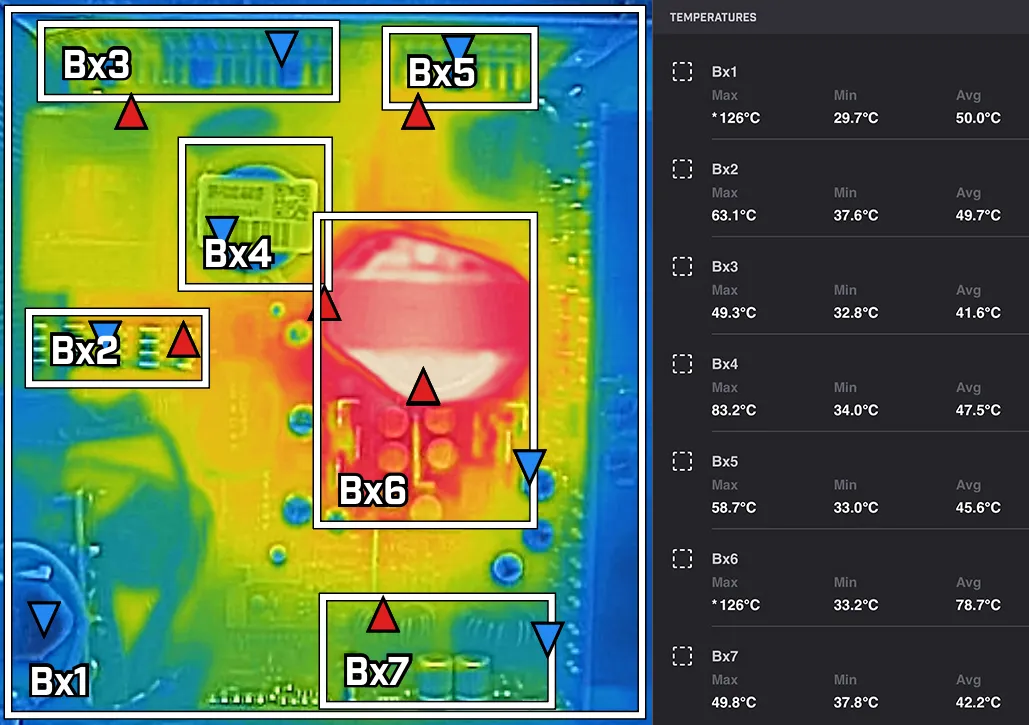

电源内部热成像图
可通过鼠标放置在右侧卡片上点亮对应发热区域。
Bx1
电源内部整体
Max 126.0℃
Min 29.7℃
Avg 50.0℃
Bx2
整流电路散热片
Max 63.1℃
Min 37.6℃
Avg 49.7℃
Bx3
PFC级散热片区域
Max 49.3℃
Min 32.8℃
Avg 41.6℃
Bx4
主电容区域
Max 83.2℃
Min 34.0℃
Avg 47.5℃
Bx5
LLC谐振电路区域
Max 58.7℃
Min 33.0℃
Avg 45.6℃
Bx6
主变压器
Max 126.0℃
Min 33.2℃
Avg 78.7℃
Bx7
DC-DC子卡
Max 49.8℃
Min 37.8℃
Avg 42.2℃
Bx1
Bx2
Bx3
Bx4
Bx5
Bx6
Bx7

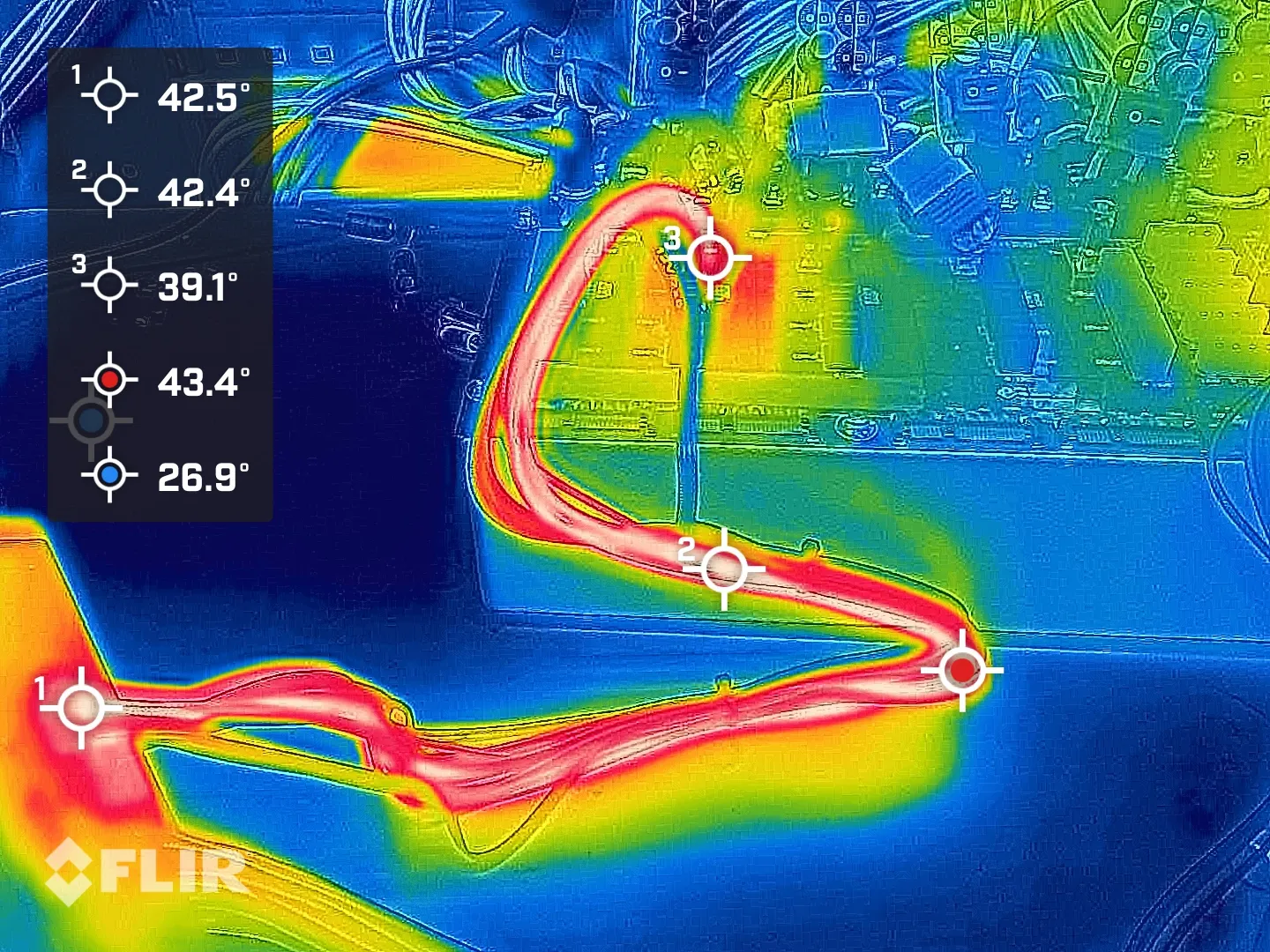

12V-2x6线材整体热成像图
测试条件：600W 带载1小时。
测试条件：室温25℃左右。
可通过鼠标放置在右侧卡片上点亮对应发热区域。
点1
点2
点3
高
点1
12V-2x6线材电源侧出口热点
42.5℃
自定义测点
点2
线身热点
42.4℃
自定义测点
点3
12V-2x6线材治具板端热点
39.1℃
自定义测点
最高点
12V-2x6电源侧插头极值点
43.4℃
最高温点
×
