85% 严格动态测试 Strict 85% Dynamic Test - 海韵Seasonic FOCUS GX 1000 ATX3.1

测试说明

本次动态测试当前归类为 85% 严格动态测试，档位通过目录命名或TXT内容识别。

电流摆率为 5A/us；测试覆盖 50Hz 与 10KHz 两组动态频率。

恢复时间当前已接入研究版 OCR 判定原型；有结果时写入动态报告，尚未接入最终自动评分。

Overshot过冲/Undershot下冲判定规则：50Hz / 10KHz 负载上升阶段读取 Min、负载下降阶段读取 Max，12V 允许范围 -800mV ~ +600mV。

动态测试档位识别：85% 严格动态测试；恢复时间状态：未标记；识别来源：目录或文件名。

报告摘要

代表性波形

当前输出 50Hz 与 10KHz 共 6 张证据图。

当前判定标准

-800mV / +600mV

12V Undershot -800mV，Overshot +600mV。

测试档位

Strict 85%

85% 严格动态测试

代表性负载表

Scenario	TXT 条目	12V 总电流 Loadind-1	12V 总电流 Loading-2	总跳变量	上升摆率	下降摆率
50Hz / 0%~85%	Sync Dynamic Test_3(12V234_L-50Hz_0~85%) ---- (3:1 PASS	0.000A	70.552A	70.552A	1.00A/us	1.00A/us
50Hz / 15%~100%	Sync Dynamic Test_3(12V234_L-50Hz_15~100%) ---- (4 PASS	12.448A	83.000A	70.552A	1.00A/us	1.00A/us
10KHz / 0%~85%	Sync Dynamic Test_3(12V234_L-10KHz_0~85%) ---- ( PASS	0.000A	70.552A	70.552A	1.00A/us	1.00A/us
10KHz / 15%~100%	Sync Dynamic Test_3(12V234_L-10KHz_15~100%) ---- PASS	12.448A	83.000A	70.552A	1.00A/us	1.00A/us

动态结果汇总

Scenario	Loadind-1	Loading-2	总跳变量	Overshot	Undershot	Recovery Time	判定标准	结果

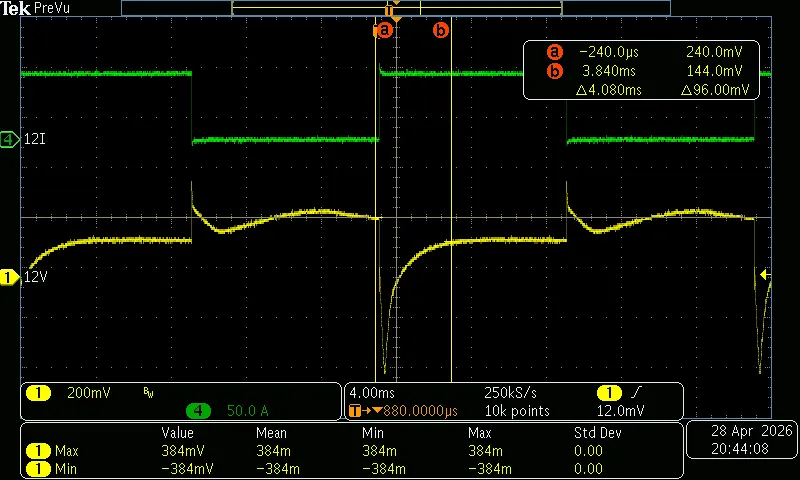

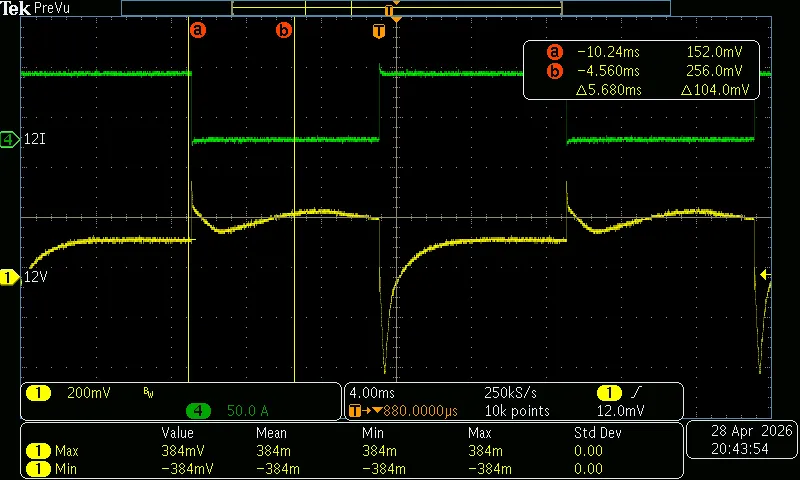

@50Hz，0%~85%	0.000A	70.552A	70.552A	+384mV	-384mV	Rise 3.253ms / Fall 2.667ms	12V Undershot -800mV	PASS

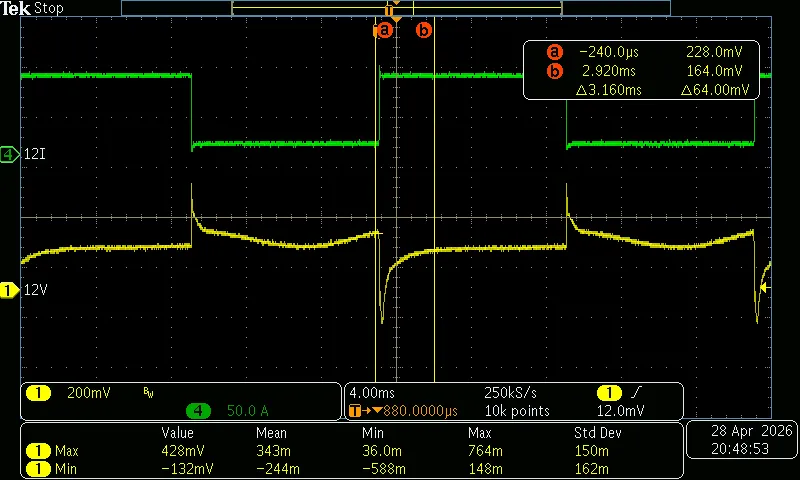

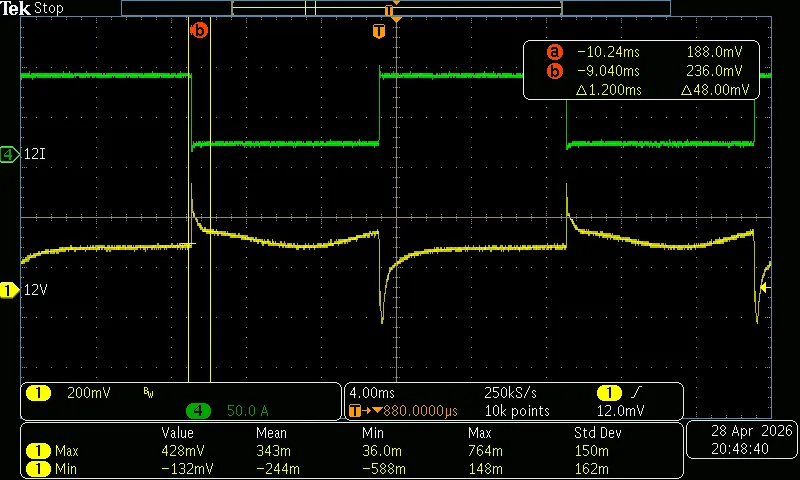

@50Hz，15%~100%	12.448A	83.000A	70.552A	+428mV	-132mV	Rise 2.507ms / Fall 2.347ms	12V Undershot -800mV	PASS

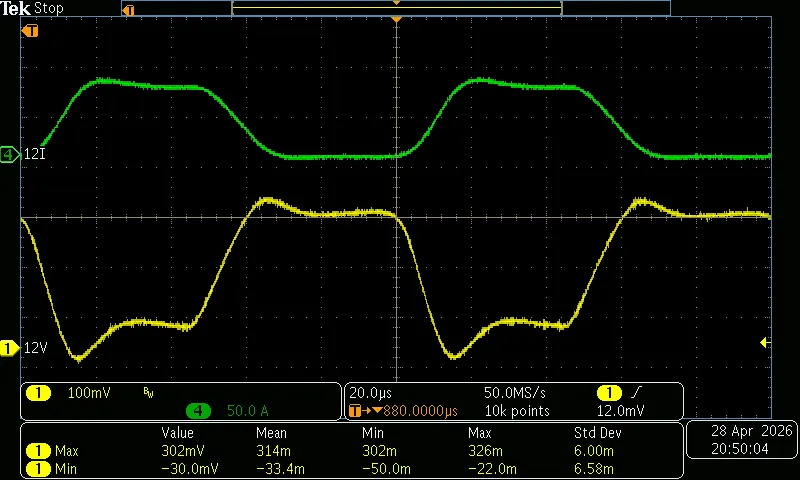

@10KHz，0%~85%	0.000A	70.552A	70.552A	+302mV	-30mV	-	12V Undershot -800mV / Overshot +600mV	PASS

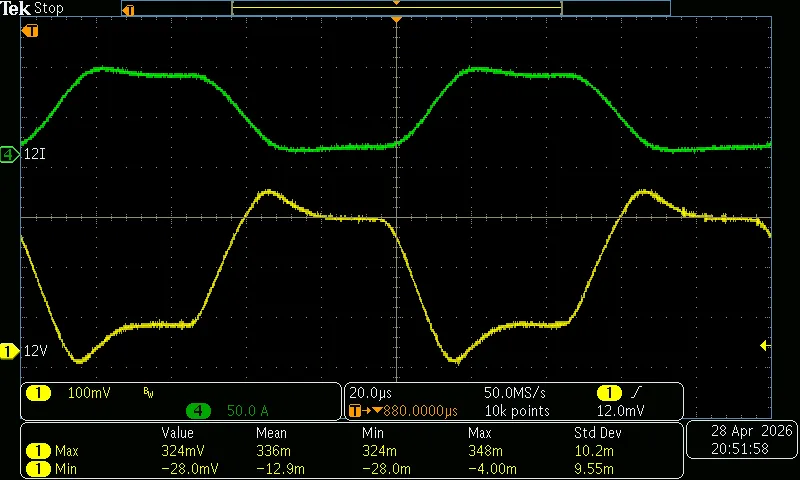

@10KHz，15%~100%	12.448A	83.000A	70.552A	+324mV	-28mV	-	12V Undershot -800mV / Overshot +600mV	PASS

测试证据
