发热与热成像测试 Thermal：威刚ADATA XPG FUSION 1600 TITANIUM FUSION1600T BKCEU
电源序列号：4031D0796534
模块状态（测试结果）：
PASS

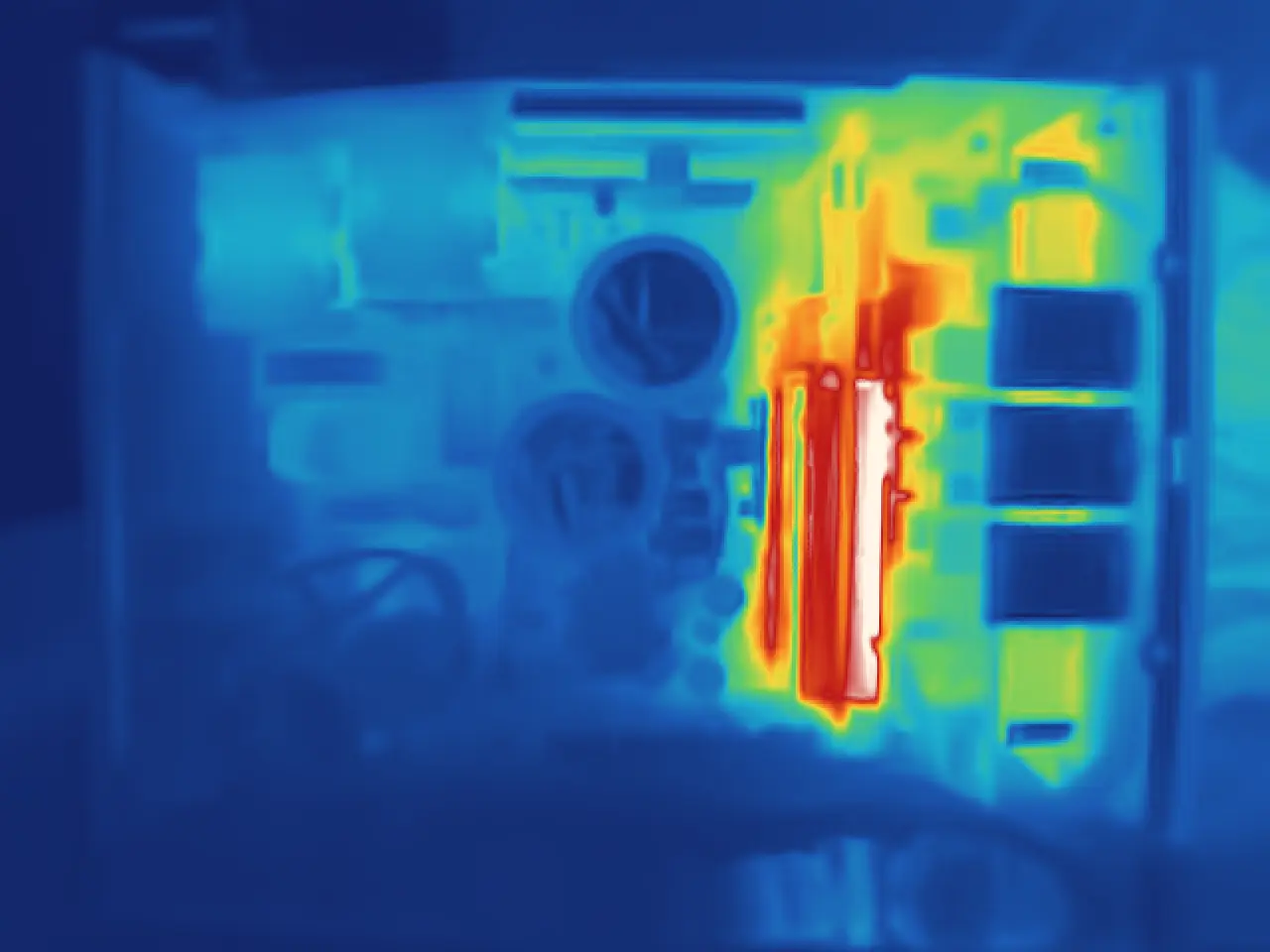

电源内部热成像图
可通过鼠标放置在右侧卡片上点亮对应发热区域。
Bx1
Bx3
Bx4
Bx5
Bx6
Bx7
Bx1
Bx3
Bx4
Bx5
Bx6
Bx7
Bx1
电源内部整体
Max 77.2℃
Min 26.1℃
Avg 37.9℃
Bx3
PFC级散热片区域
Max 45.8℃
Min 27.6℃
Avg 36.4℃
Bx4
主电容区域
Max 42.9℃
Min 27.9℃
Avg 32.9℃
Bx5
LLC谐振电路区域
Max 68.0℃
Min 31.5℃
Avg 56.7℃
Bx6
主变压器
Max 77.2℃
Min 39.3℃
Avg 61.6℃
Bx7
DC-DC子卡
Max 58.9℃
Min 26.3℃
Avg 41.3℃

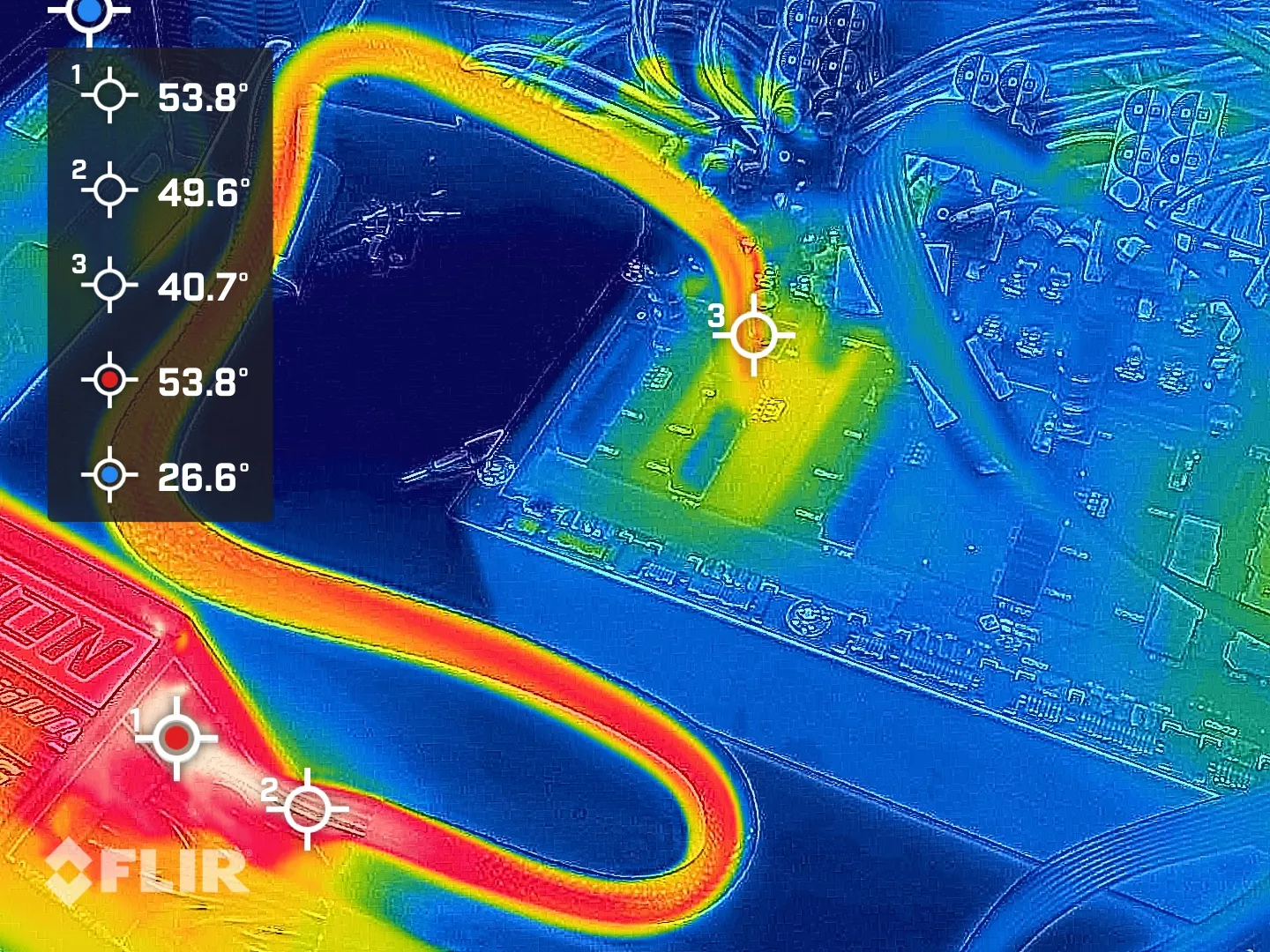

12V-2x6线材整体热成像图
测试条件：600W 带载1小时。
测试条件：室温25℃左右。
可通过鼠标放置在右侧卡片上点亮对应发热区域。
点1
点2
点3
高
点1
12V-2x6接口电源侧
53.8℃
自定义测点
点2
线身
49.7℃
自定义测点
点3
12V-2x6接口负载治具板侧
40.7℃
自定义测点
最高点
线材温度极值
53.9℃
最高温点
×
