保护功能评价 Protection Features Evaluation:威刚ADATA XPG FUSION 1600 TITANIUM FUSION1600T BKCEU

电源序列号:4031D0796534
模块状态(测试结果):FAIL

保护与浪涌问题摘要

高风险 0 项 | 中风险 1 项 | 低风险 0 项。此模块当前不使用传统数值 SPEC,重点围绕“电源是否异常、是否失去输出、Max 与 Peak-Peak 是否可观测”进行归类。
中风险5Vsb OCP 触发点偏高 (中风险=FAIL)
位置:OCP 5Vsb
原因:5Vsb OCP 触发电流为额定值的 233.3%,超过 200% 中风险线,按当前评分口径计为 FAIL。 当前观测:OCP 7.00A。
已忽略问题(0)
过功率保护, OPP (Over Power Protection)整机2113.46W132.09%PASS
过流保护, OCP (Over Current Protection)5V:26A130.00%PASS
3.3V:26A130.00%PASS
5Vsb:7A233.33%FAIL
短路保护, SCP (Short Circuit Protection)12V:PASS
5V:PASS
3.3V:PASS
空载保护, NLO (No Load Operation)PASS
浪涌保护,SIP (Surge & Inrush Protection)PASS

示波器截图

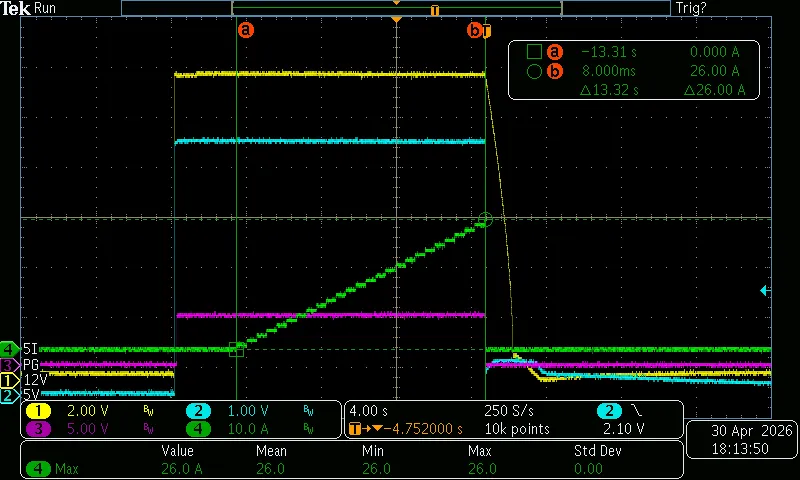

5V OCP
OCP:26.00A | 状态: PASS

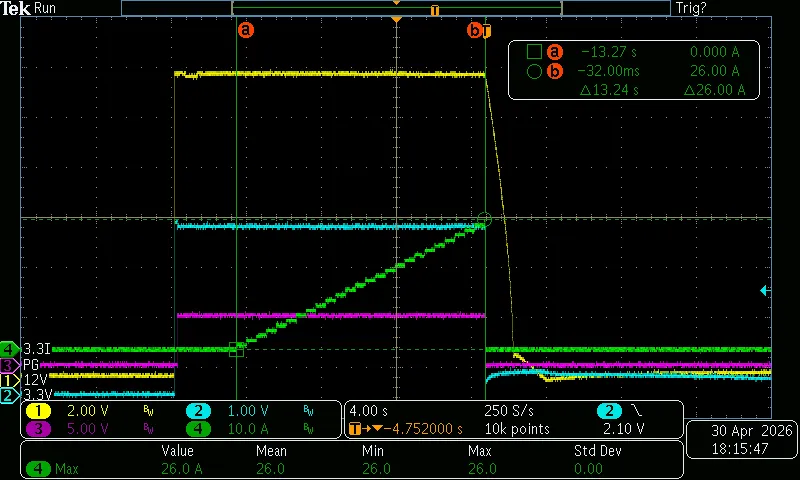

3.3V OCP
OCP:26.00A | 状态: PASS

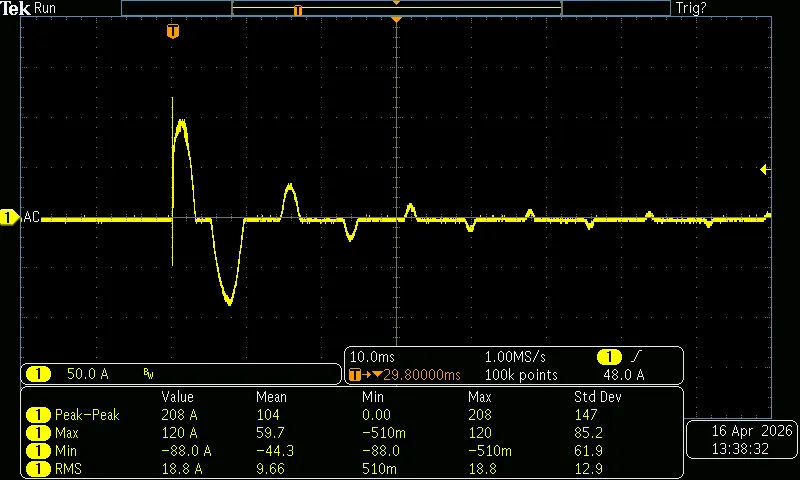

浪涌电流
Max: 1.00 A | Peak-Peak: 208.00 A | 状态: PASS
