拆解及分析 Teardown & Component analysis
主要元器件规格表
| 项目 / Component | 规格 / Specification |
|---|---|
| 平台 / Platform | Seasonic FX V5 |

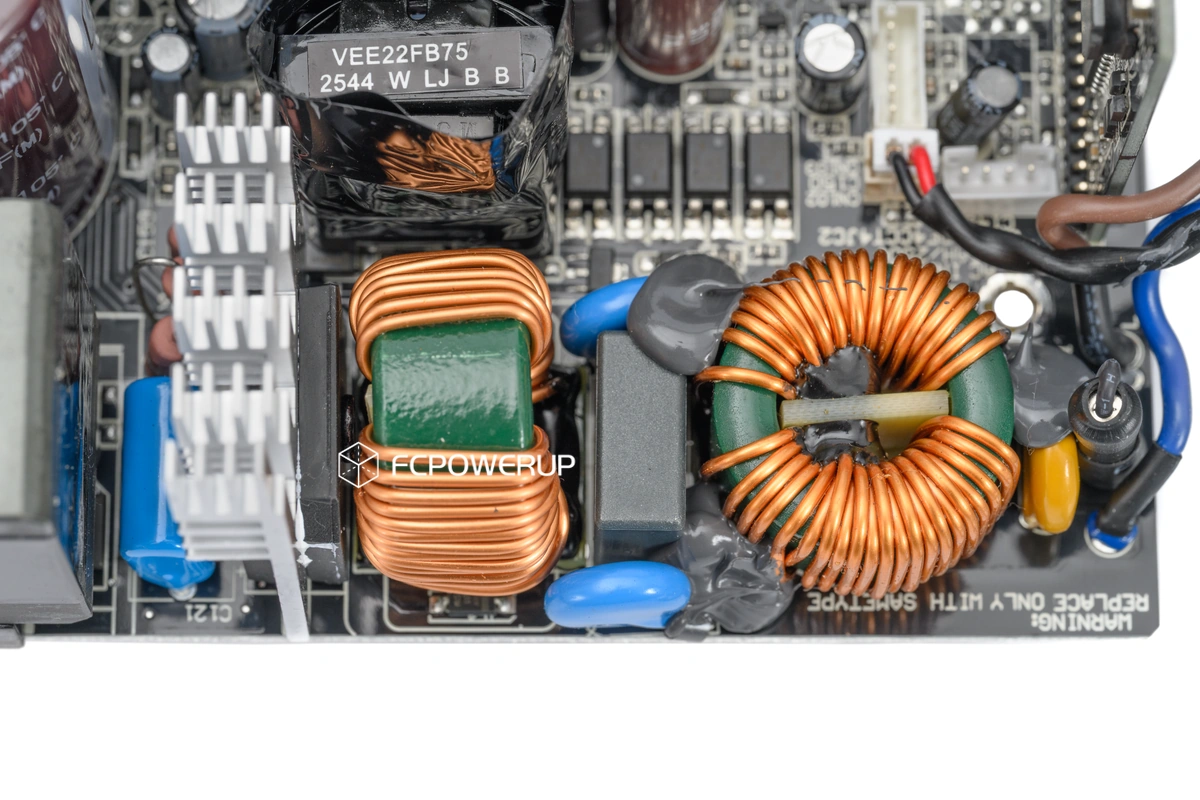

| EMI滤波 / EMI Filter | 4x Y电容、2x X电容、2x 共模电感、X电容泄放电路 |
| 浪涌保护 / Inrush Current Protection | NTC热敏电阻、继电器、保险管、MOV |

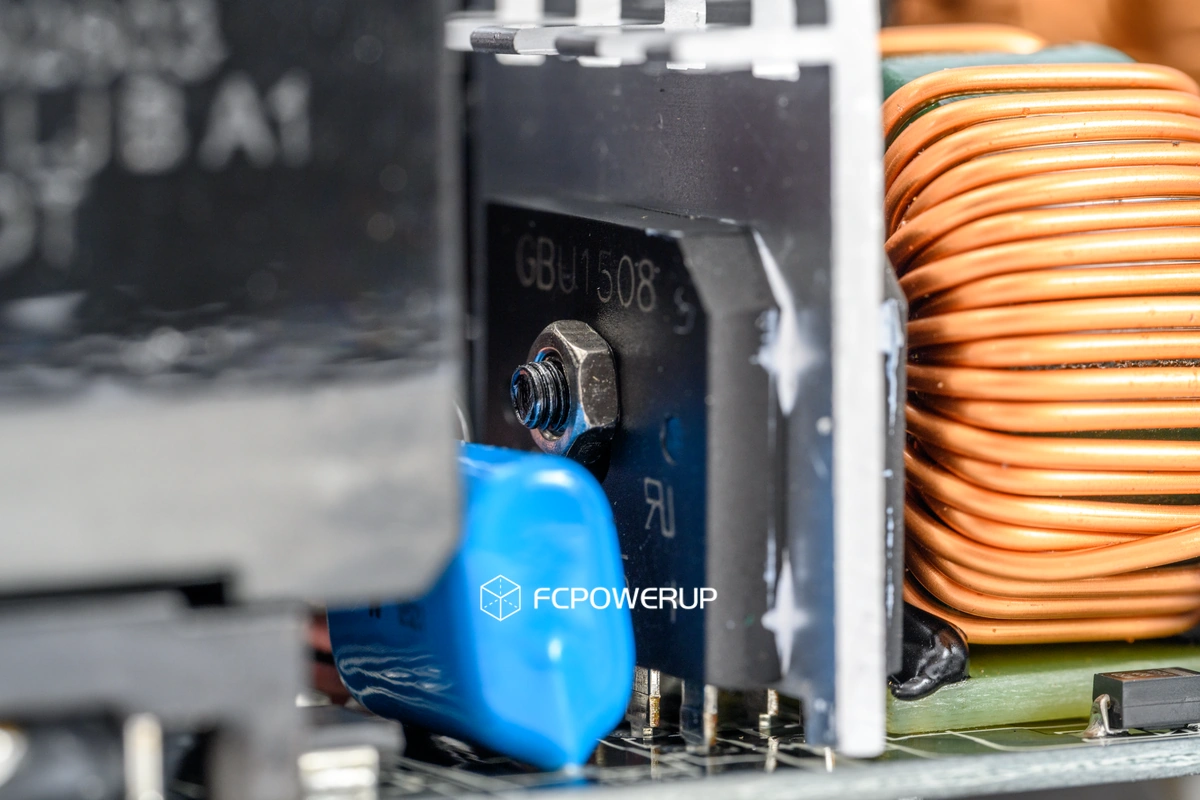

| 整流桥 / Bridge Rectifier(s) | 2x, GBU1508（15A / 800V） |

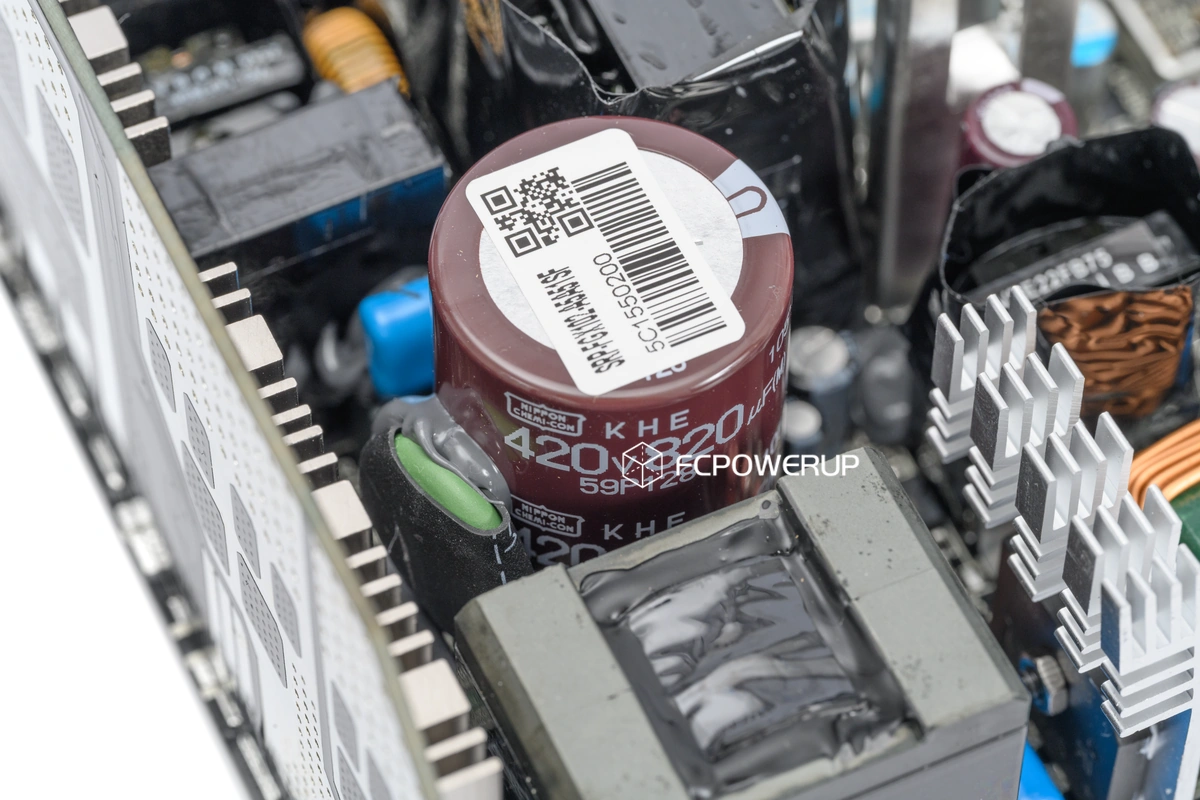

| 主电容 / Main Cap(s) | Nippon Chemi-Con / NCC KHE，420V / 820uF / 105°C |

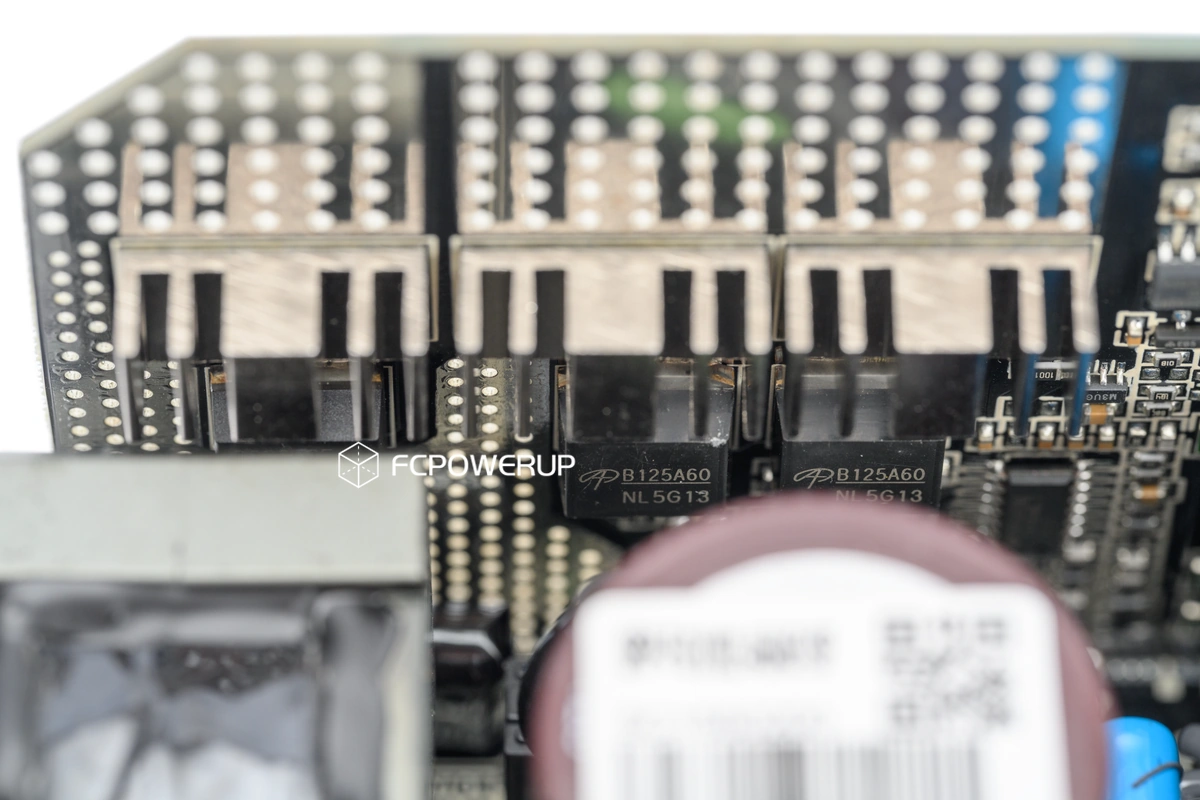

| APFC MOS | 2x, Alpha & Omega, AOB125A60L（600V, 18A @100℃, Rds(on): 0.125Ω） |
| APFC二极管 / APFC Boost Diode | 1x, Infineon, IDH08G65C5（650V, 8A @145℃） |

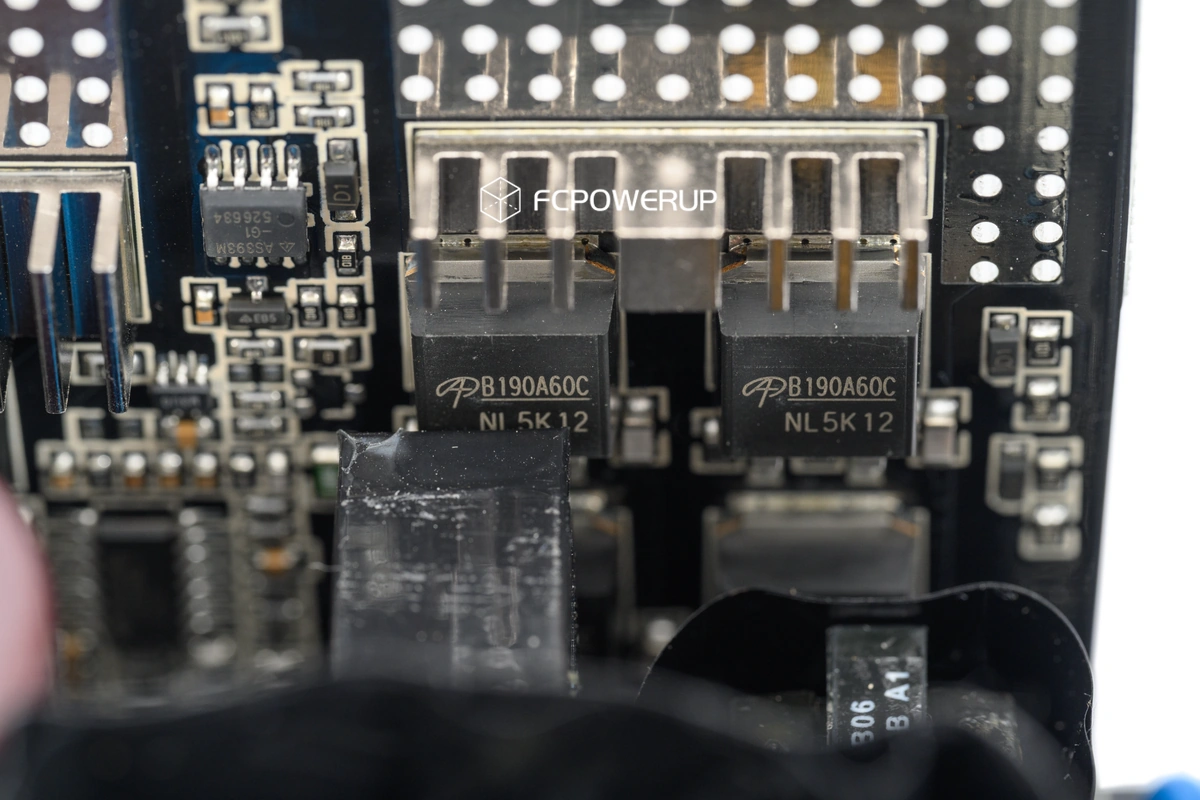

| 主开关管 / Main Switchers | 2x, Alpha & Omega, AOB190A60CL（600V, 12A @100℃, Rds(on): 0.19Ω） |
| +12V SR | 6x, Nexperia, PSMN1R4-40YLD（40V, 240A @25℃, Rds(on): 1.4mΩ） |

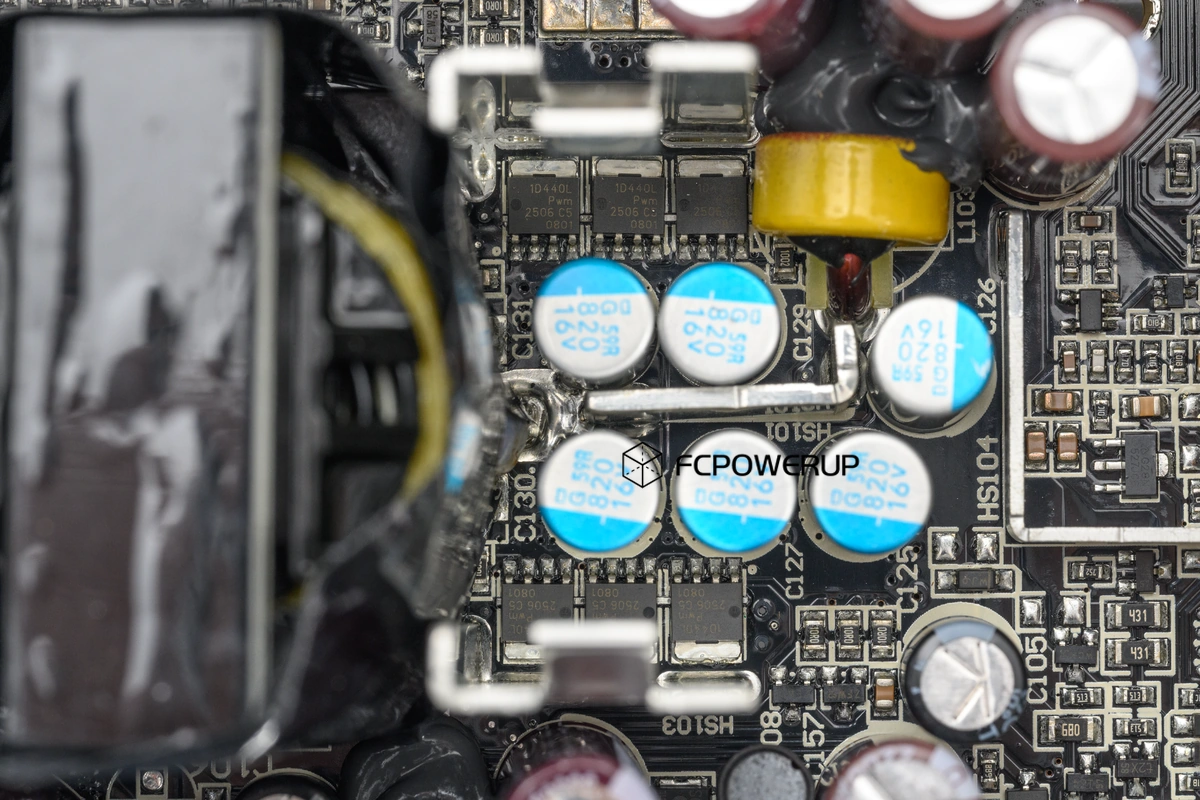

| 5V / 3.3V DC-DC MOS | 5V / 3.3V：4x Nexperia PSMN4R0-30YLD（30V, 95A @25℃, Rds(on): 4mΩ） |

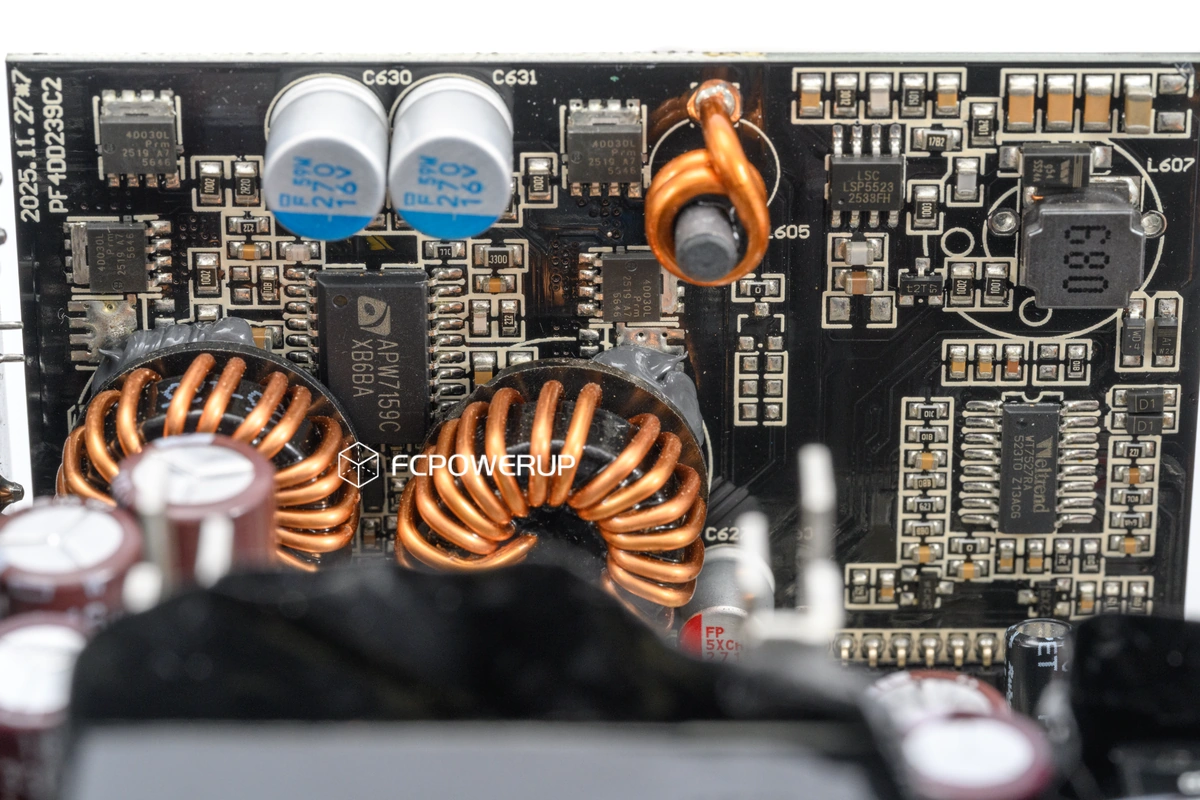

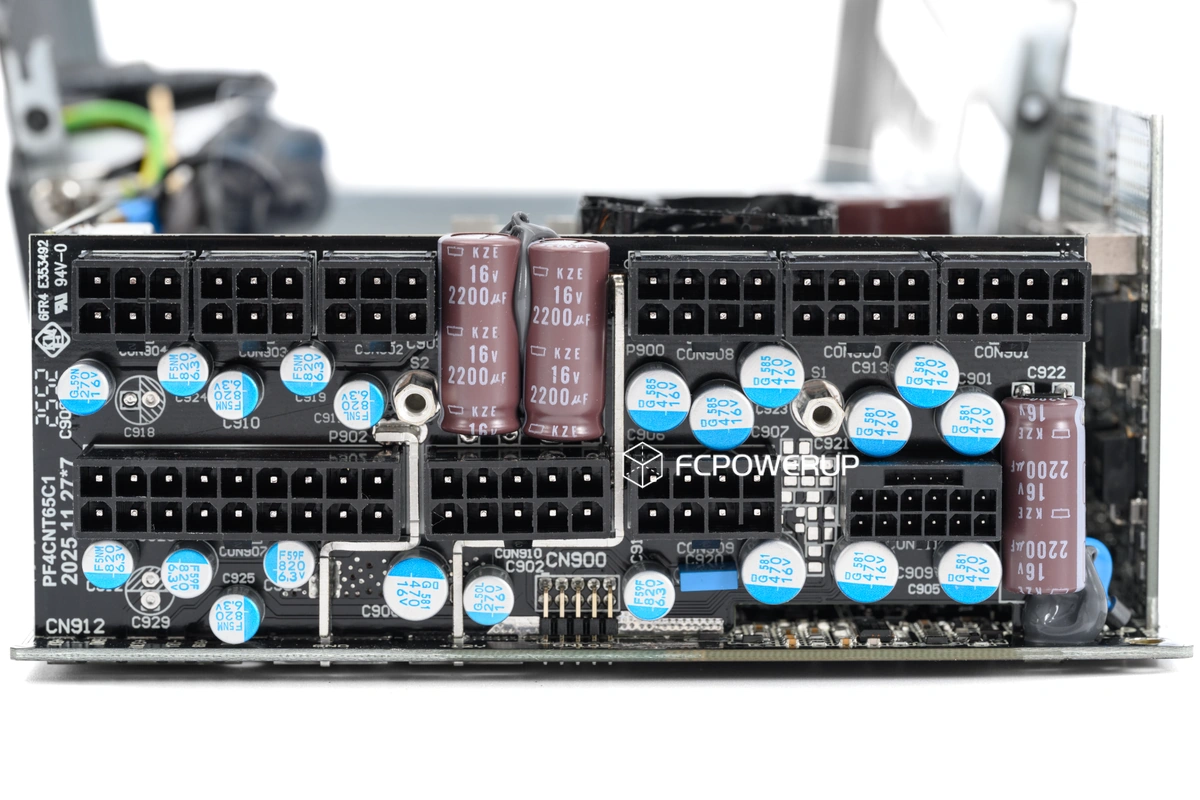

| DC-DC主控 / DC-DC Controller | 1x, ANPEC, APW7159C |
| 滤波电容 / Filtering Capacitors | Nippon Chemi-Con / NCC（固态电容） Nippon Chemi-Con / NCC（电解电容） Rubycon（电解电容） |

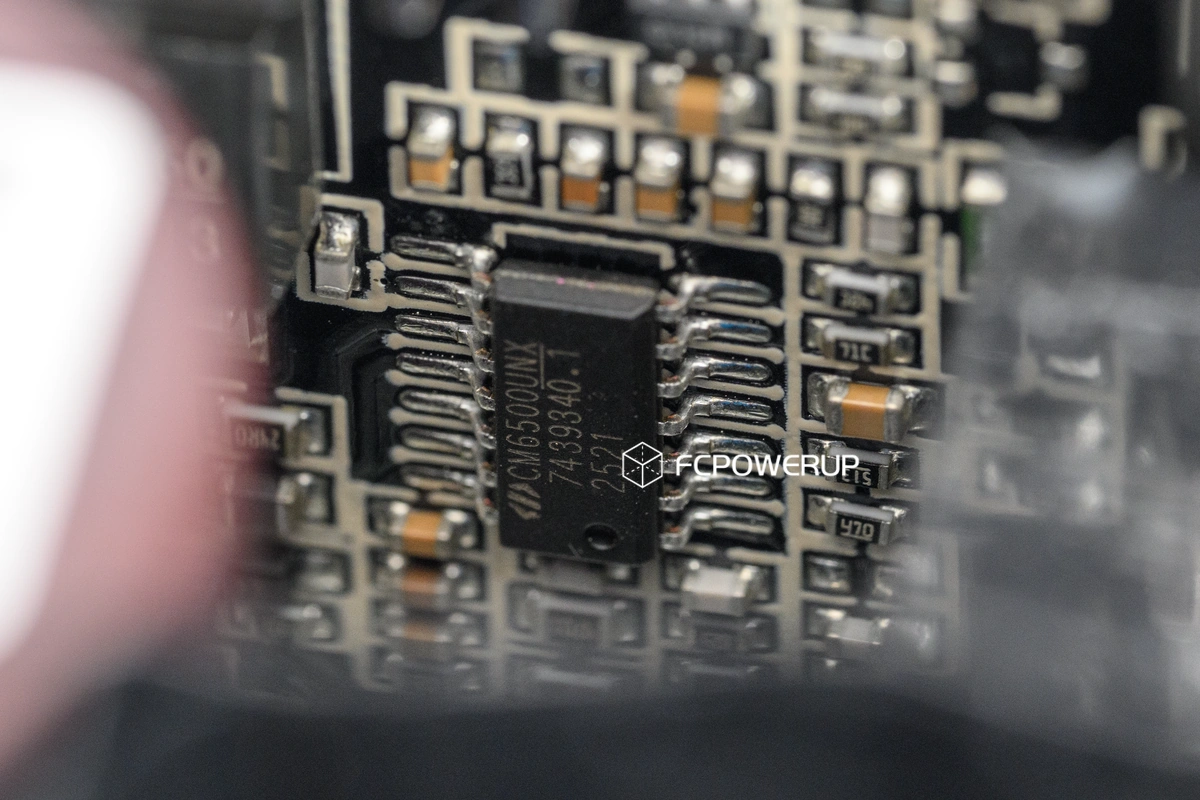

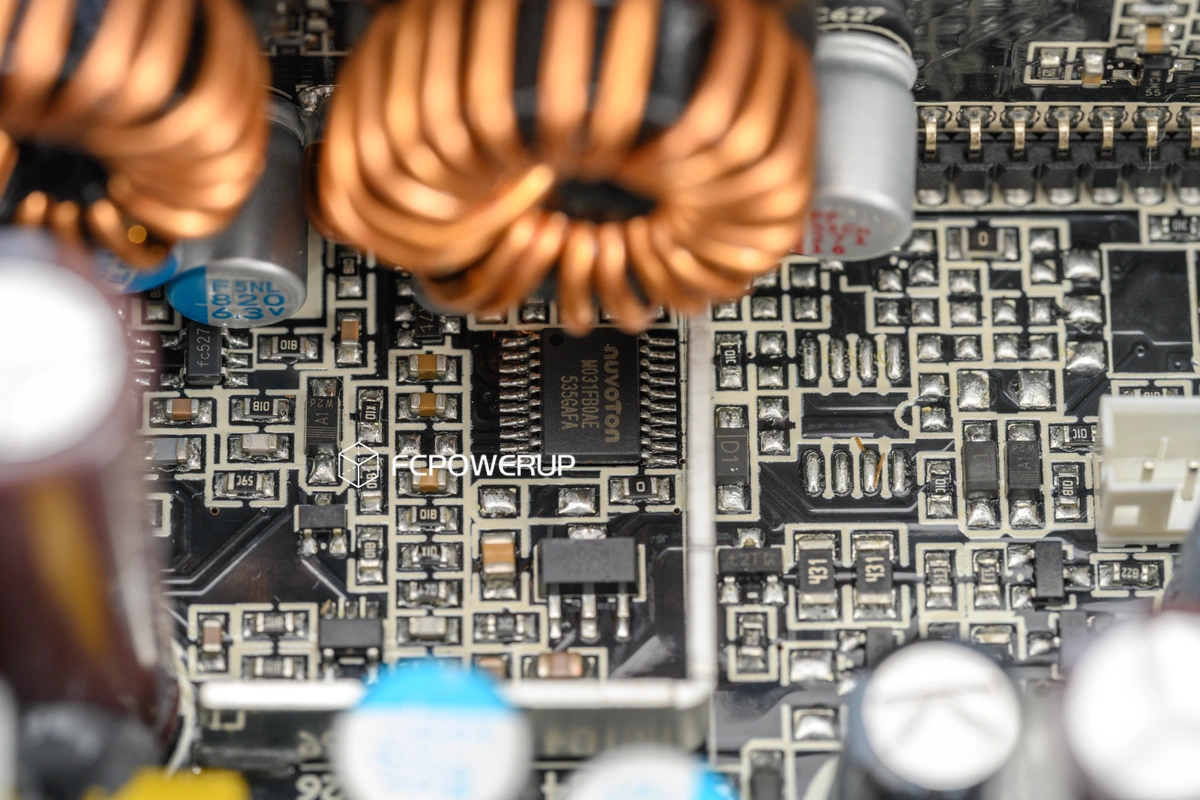

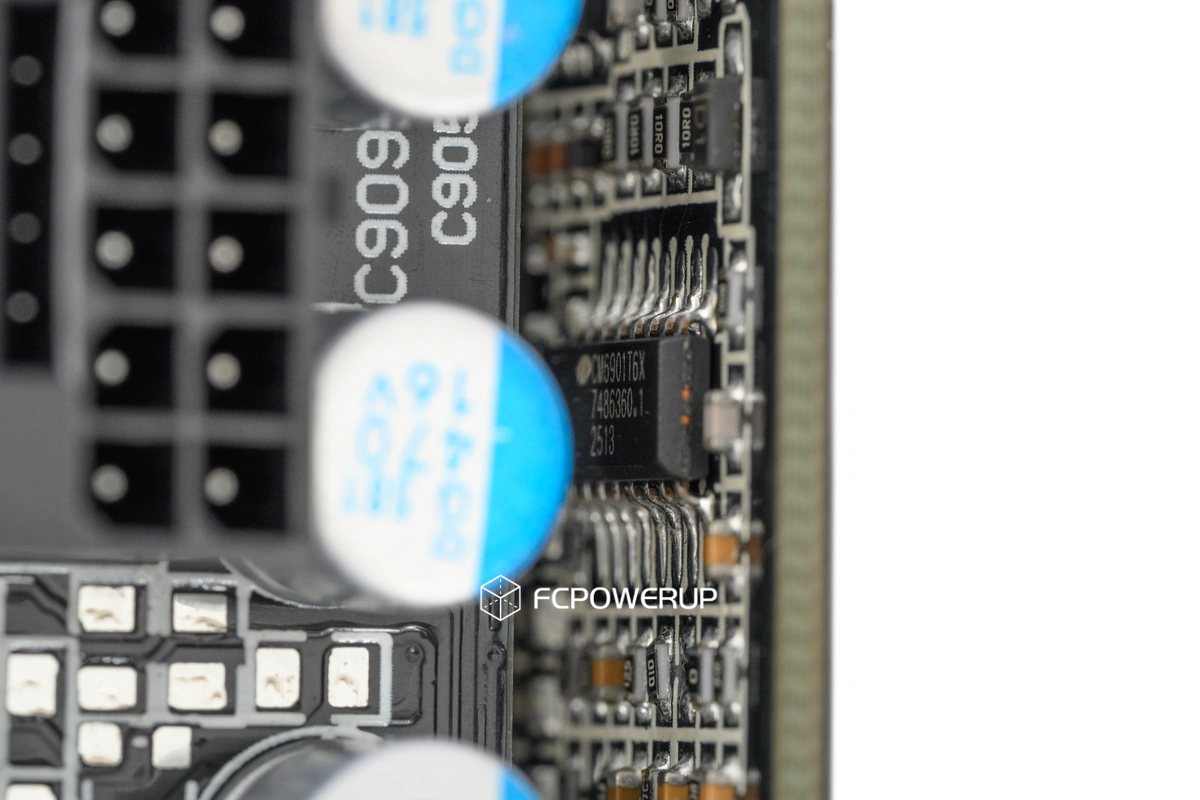

| 主控 / Controller | Champion CM6500UNX（APFC Controller） Champion CM6901T6X（Resonant Controller） Nuvoton M031FB0AE （Fan Controller） |
| 管控IC / Supervisor IC | Weltrend, WT7527RA（Supervisor IC） |

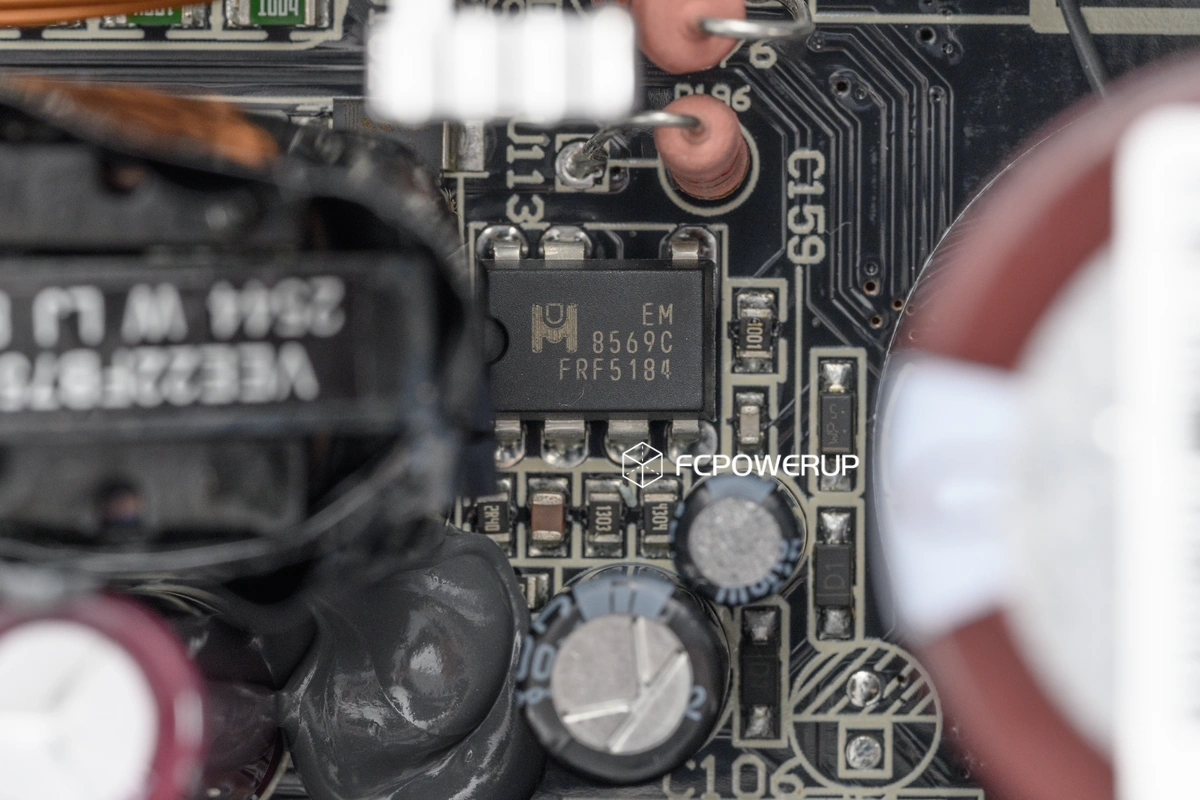

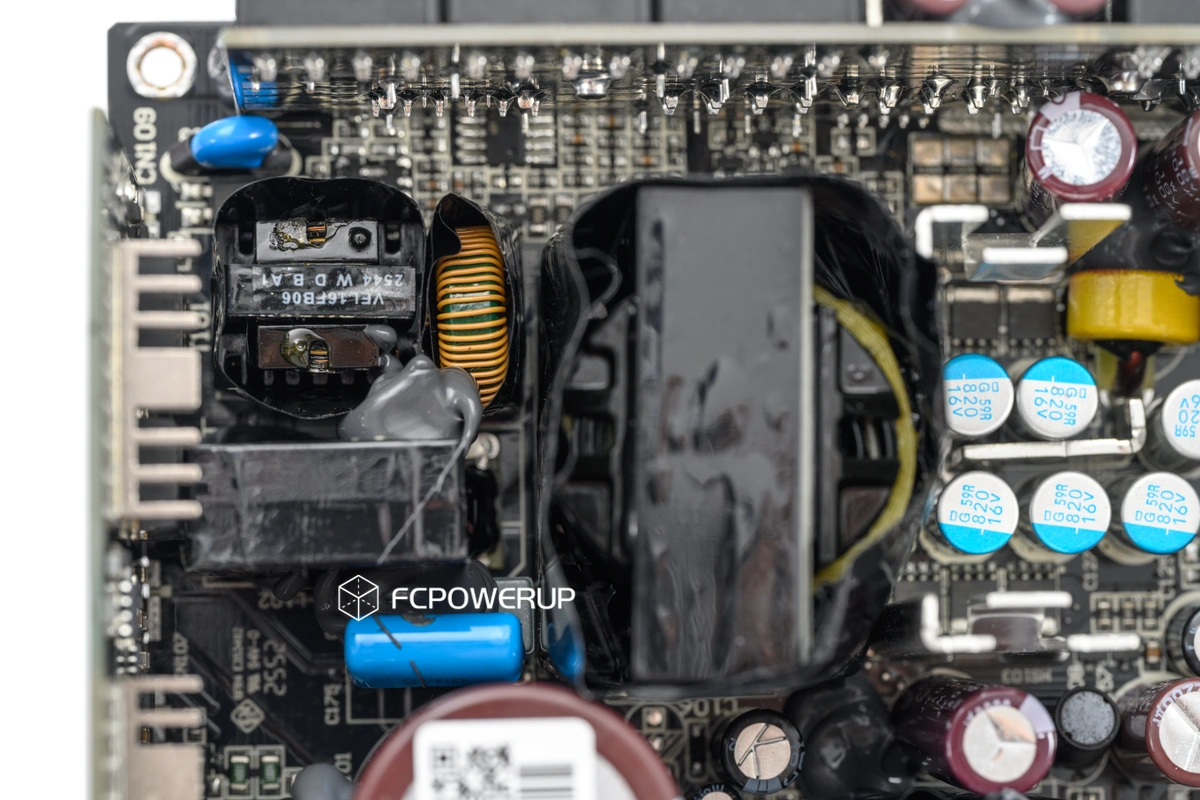

| 5Vsb PWM主控 / Standby PWM Controller | Excelliance, EMB8569C（Standby PWM Controlle r） |
| 5Vsb整流管 / 5Vsb Rectifiers | DongKe, DK5V45R10S（45V / 10mΩ） |

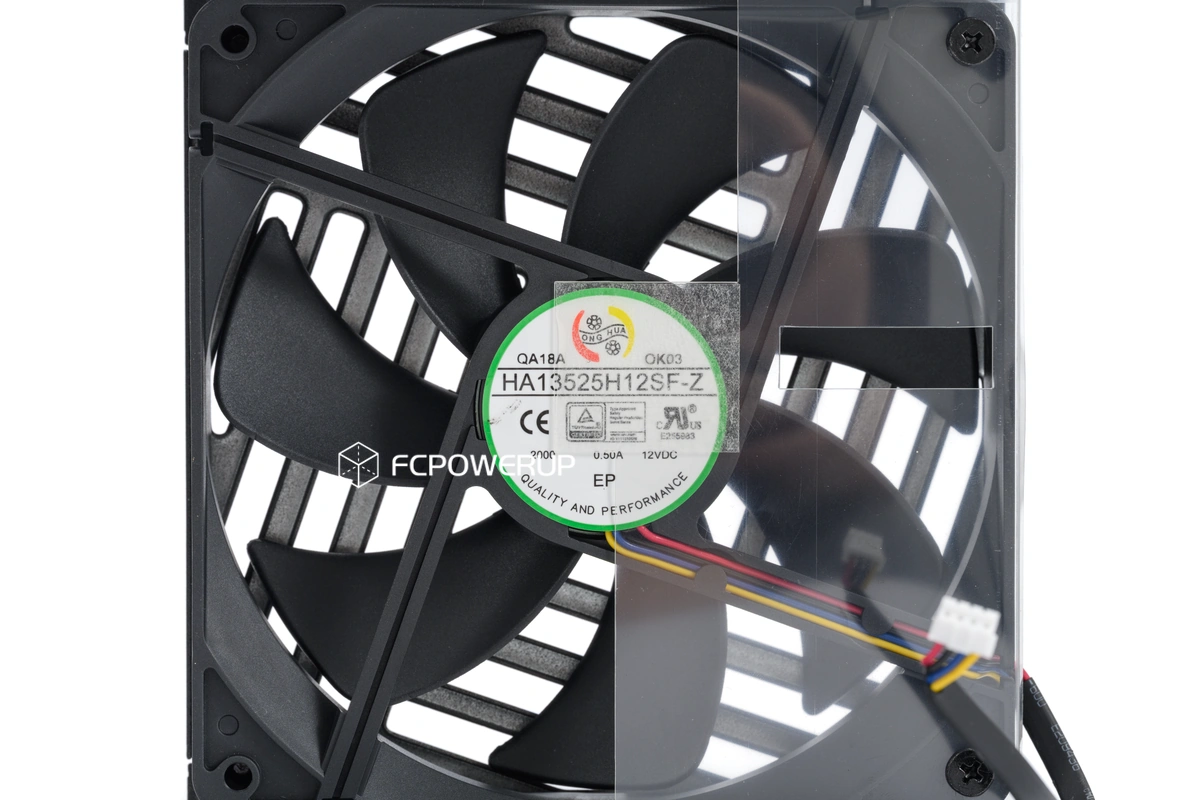

| 风扇 / Fan | Hong Hua, HA13525H12SF-Z（135mm, 12V, 0.5A, Fluid Dynamic Bearing Fan） |

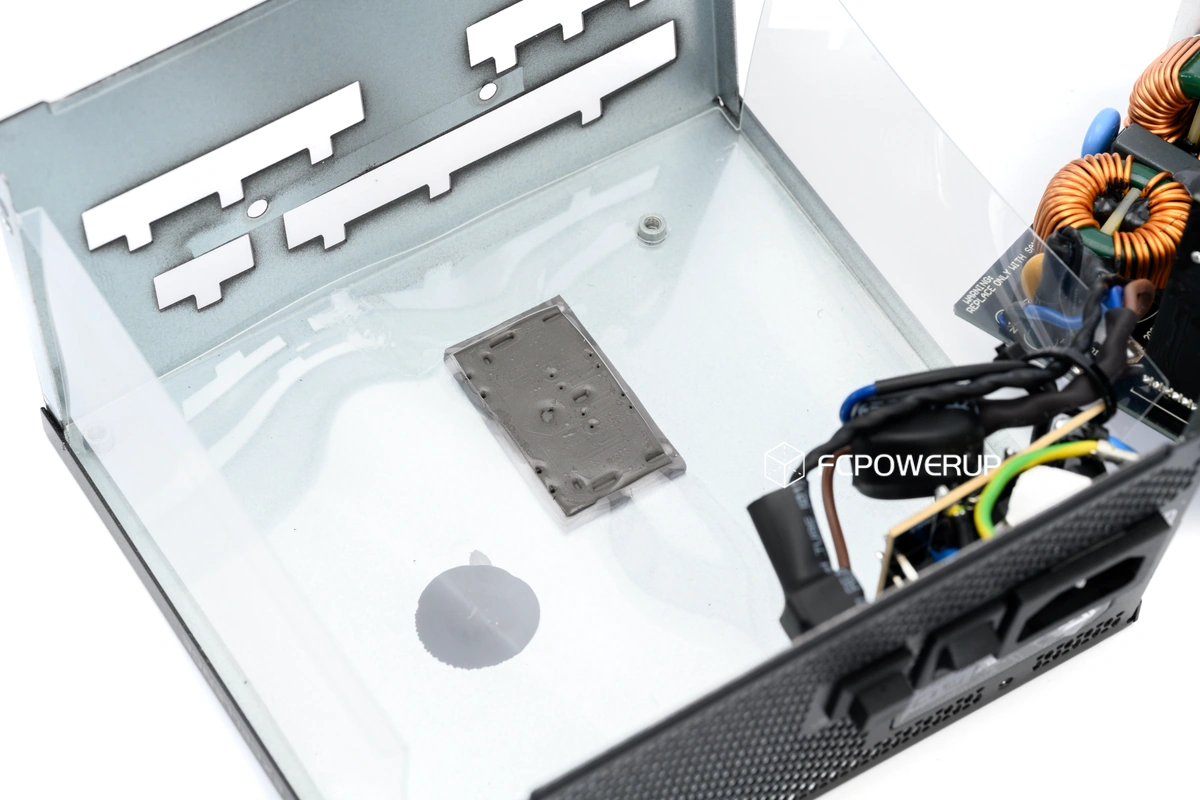

海韵 FOCUS GX-1000 ATX 3.1 型号上属于5代FOCUS，不过如果要按电路Layout划分的话，FOCUS 1代和2代属于相同的平台，2代是1代的小改款，3代是基于Intel ATX 3.0标准开发的平台，到了4代又演变出带有OptiSink散热技术的ATX 3.1版本。FOCUS V5拆开之后给人第一印象是海韵又在搞一些新的Layout设计。以前是减少线缆的使用，现在是元器件大量使用表面贴装工艺。

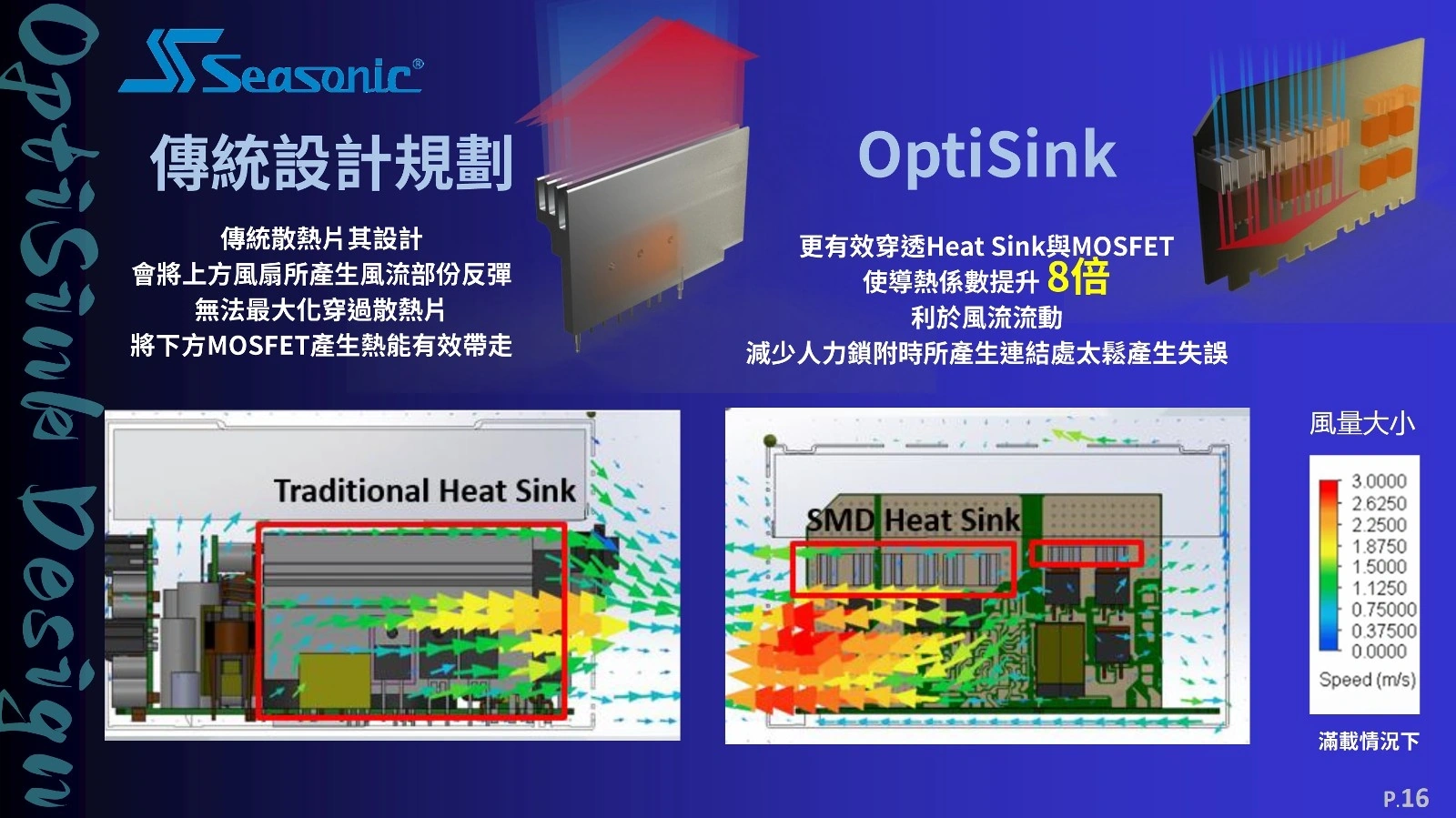

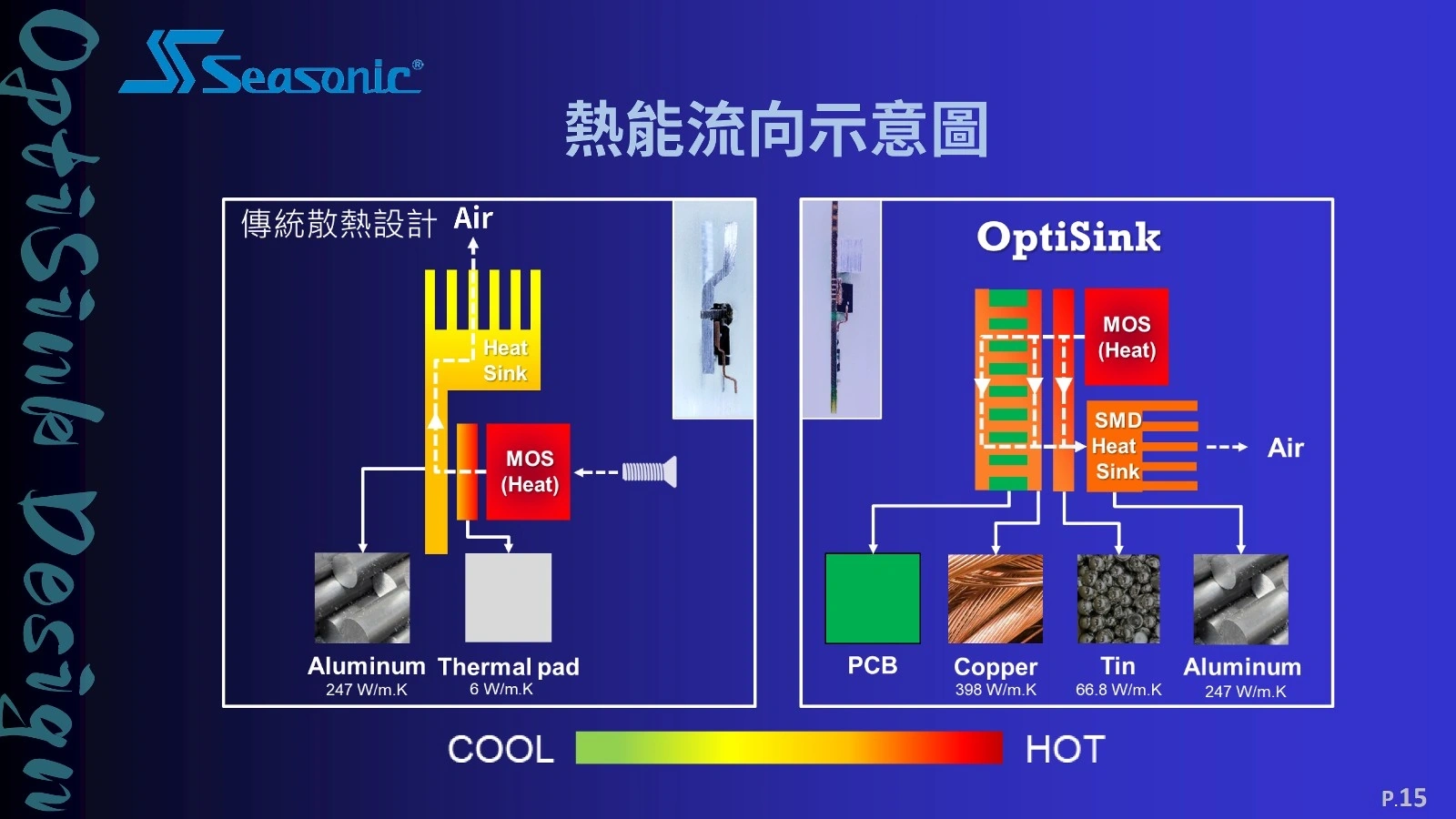

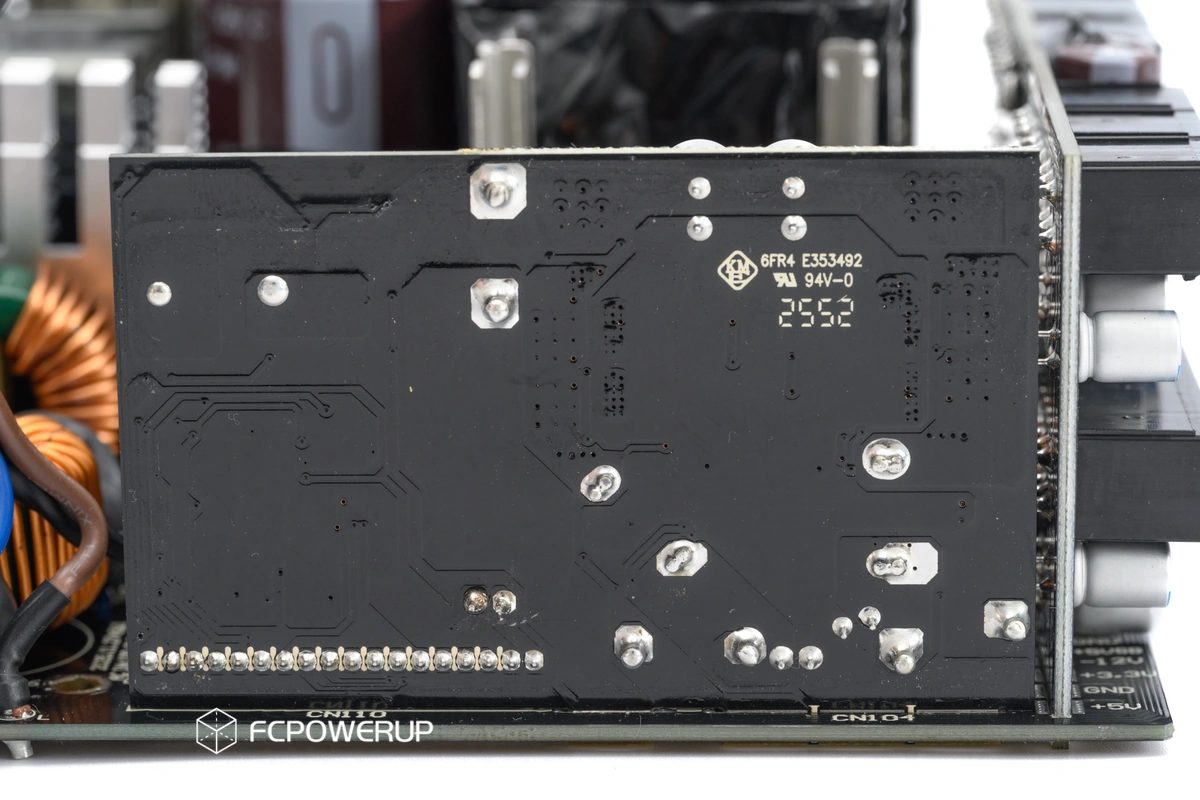

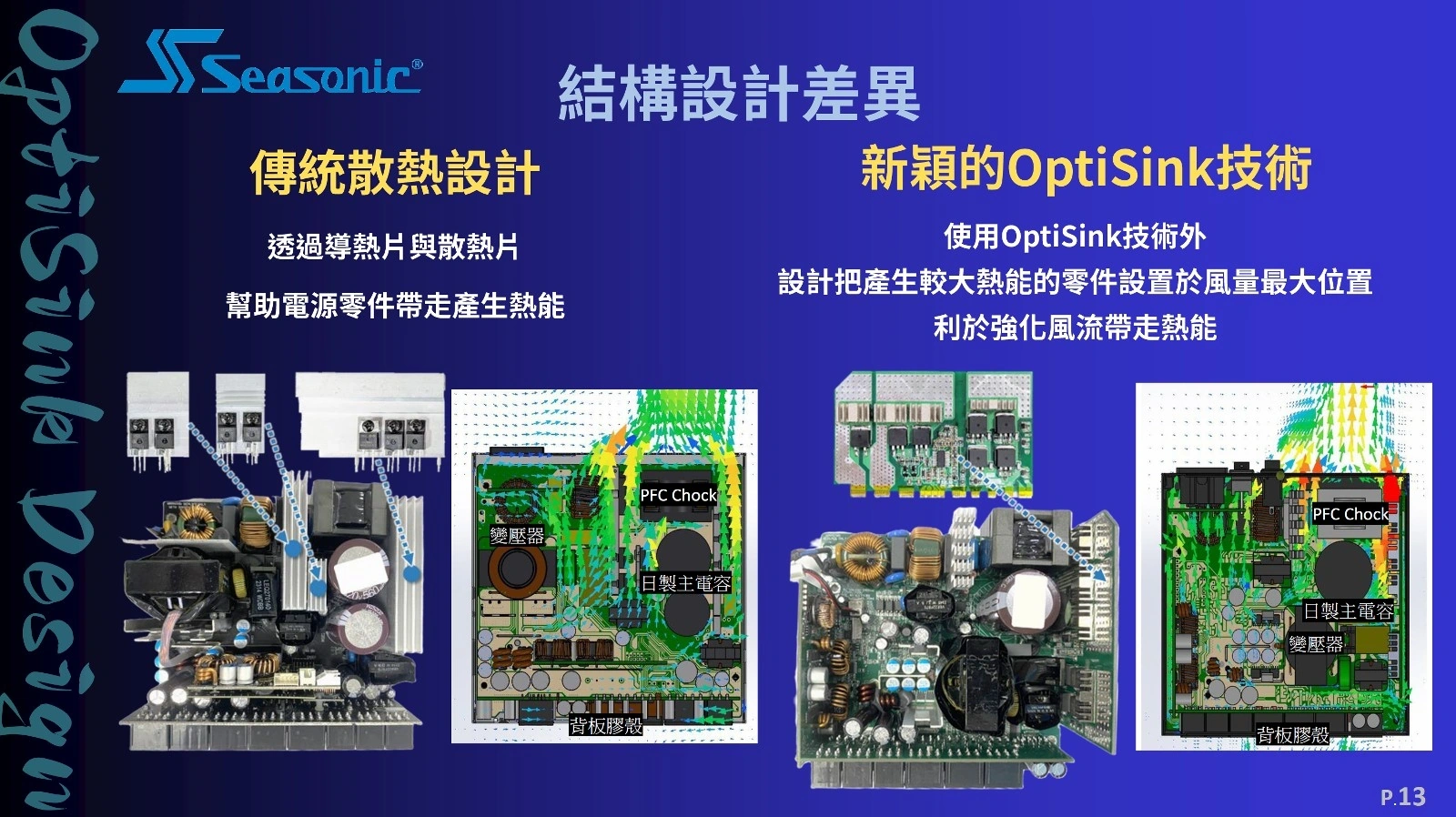

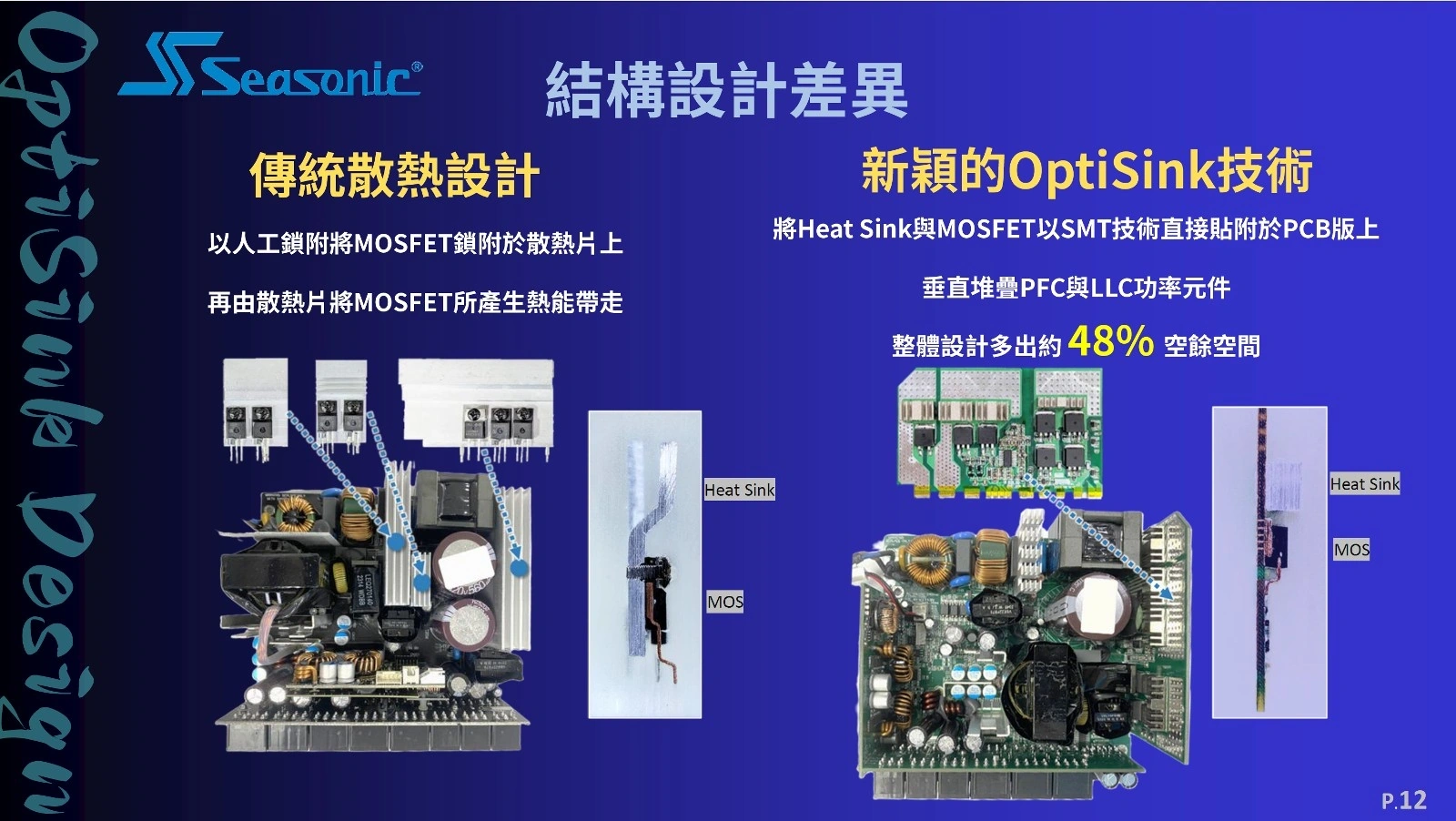

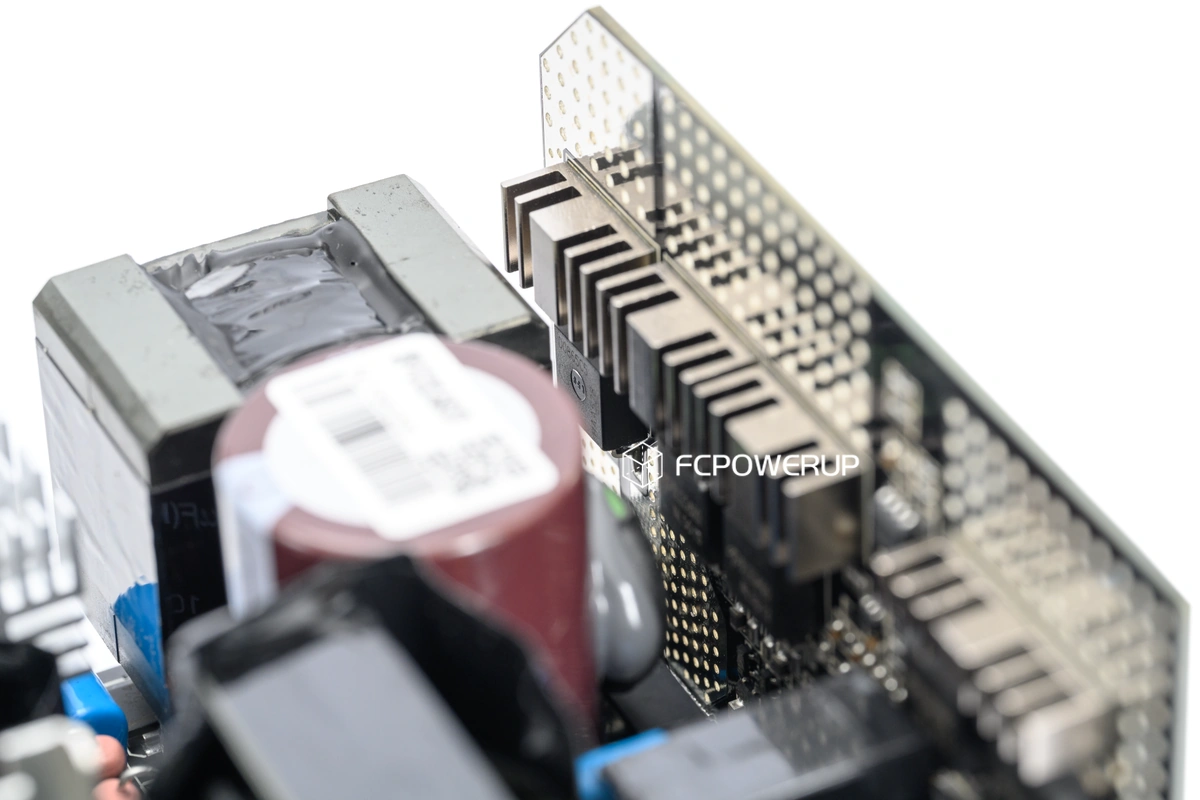

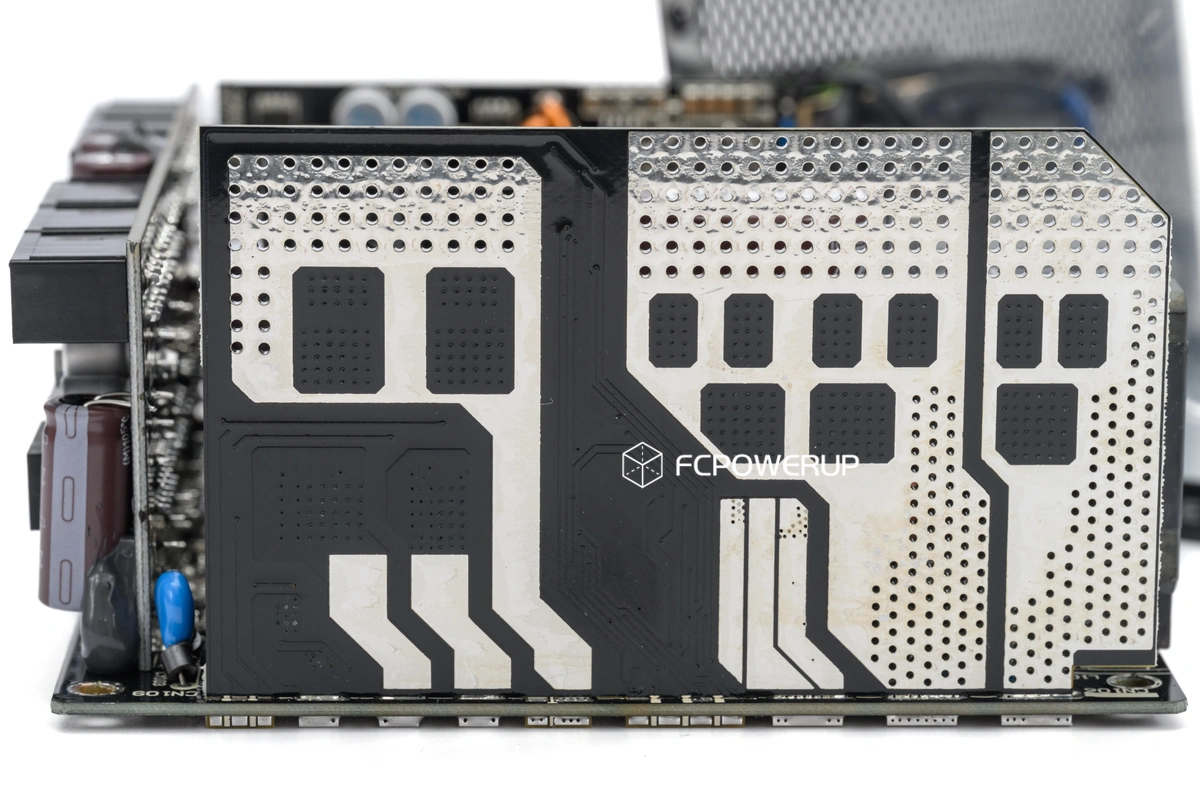

OptiSink散热技术其实在网上就能搜到相关的技术介绍。基本原理是将功率器件和散热片直接焊在PCB上面，焊料比传统的螺丝+导热硅脂/导热垫形式的固定具备更高的导热率，将功率器件都垂直安装在一张子卡上，减少散热片体积和气流反弹，整体会有更好的散热效果。

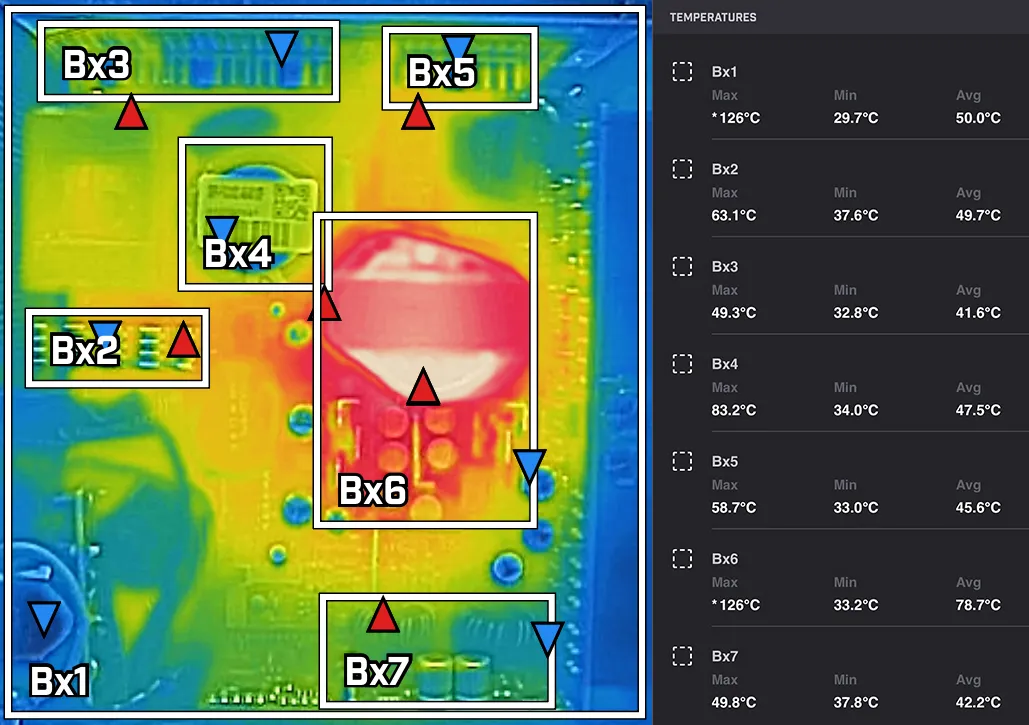

实际的效果我们可以看下方的满载热成像图，PFC（Bx3）和LLC（Bx5）功率子卡的温度都不高，都是蓝绿色的，平均温度在40~46℃之间。
电源内部热成像图
可通过鼠标放置在右侧卡片上点亮对应发热区域。

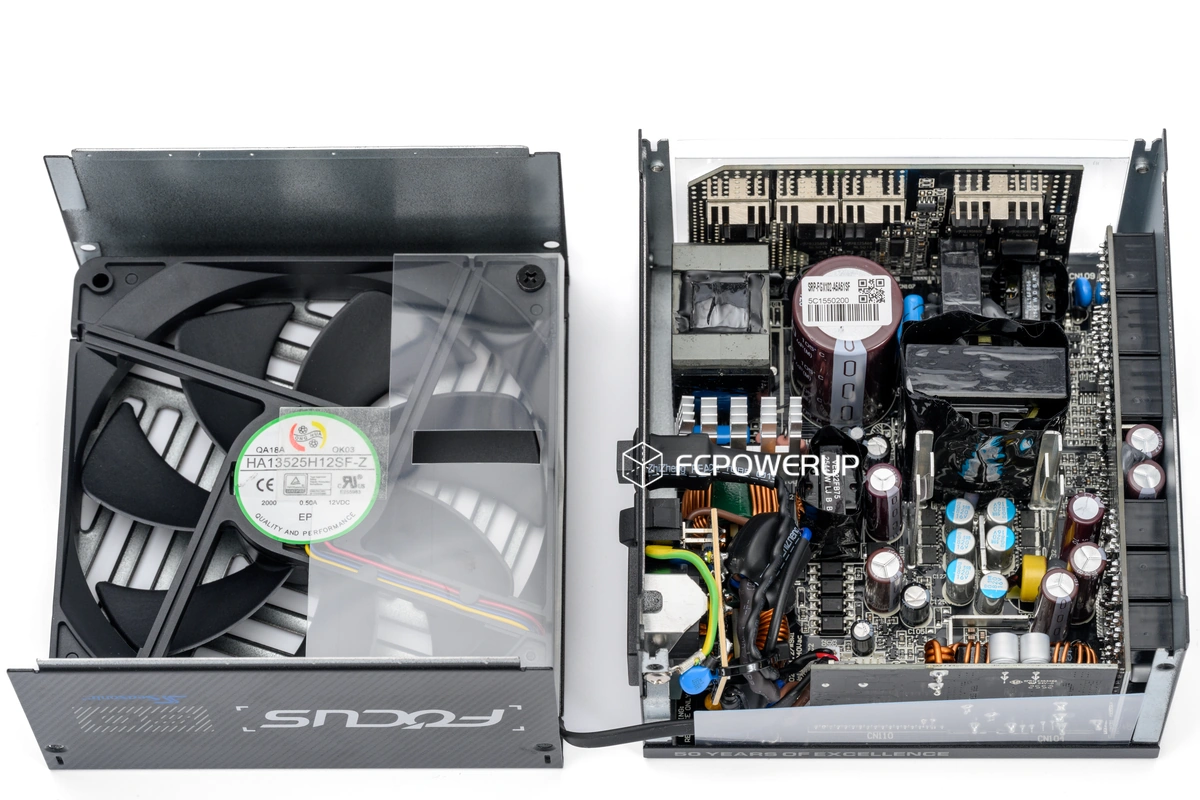

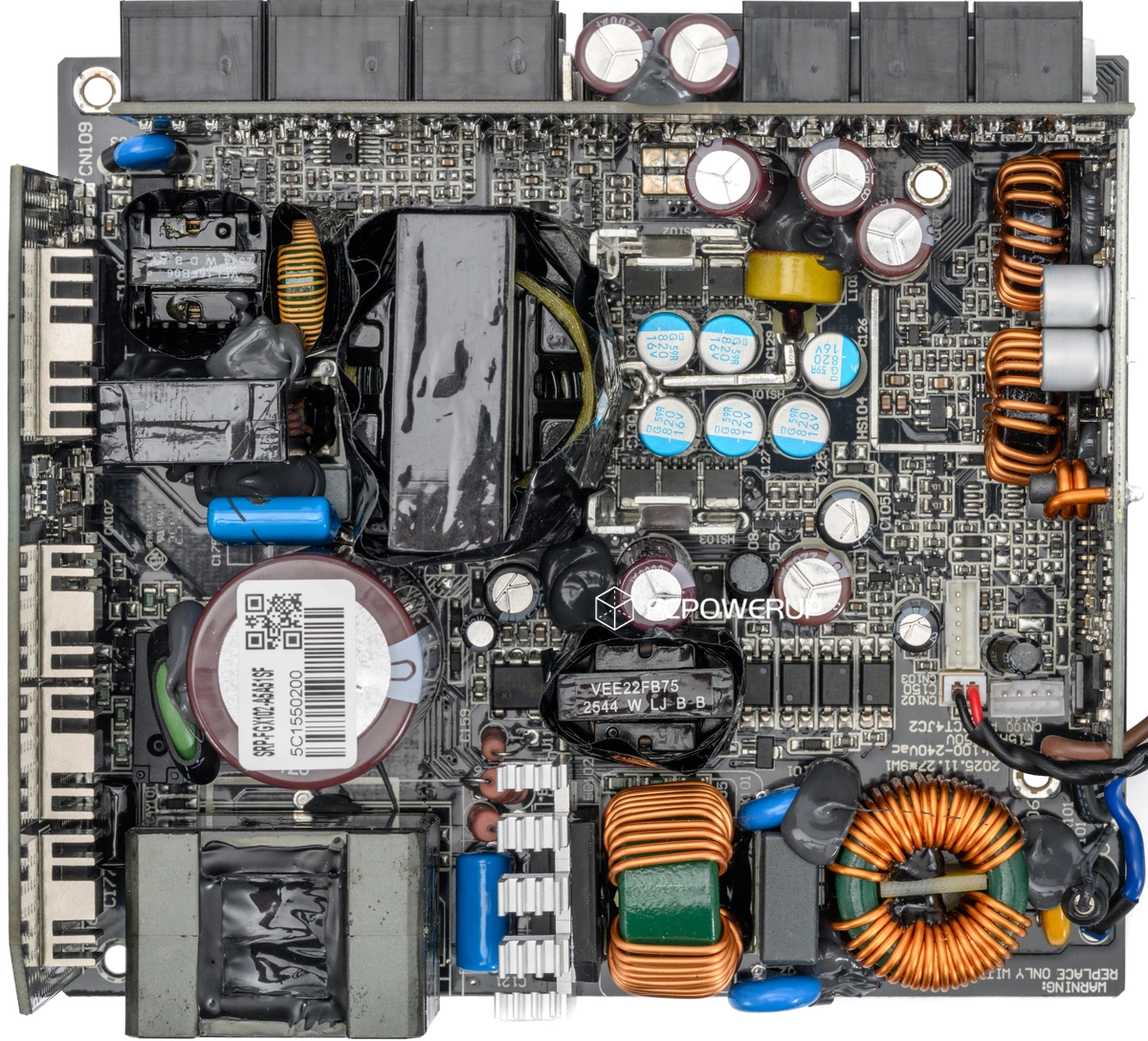

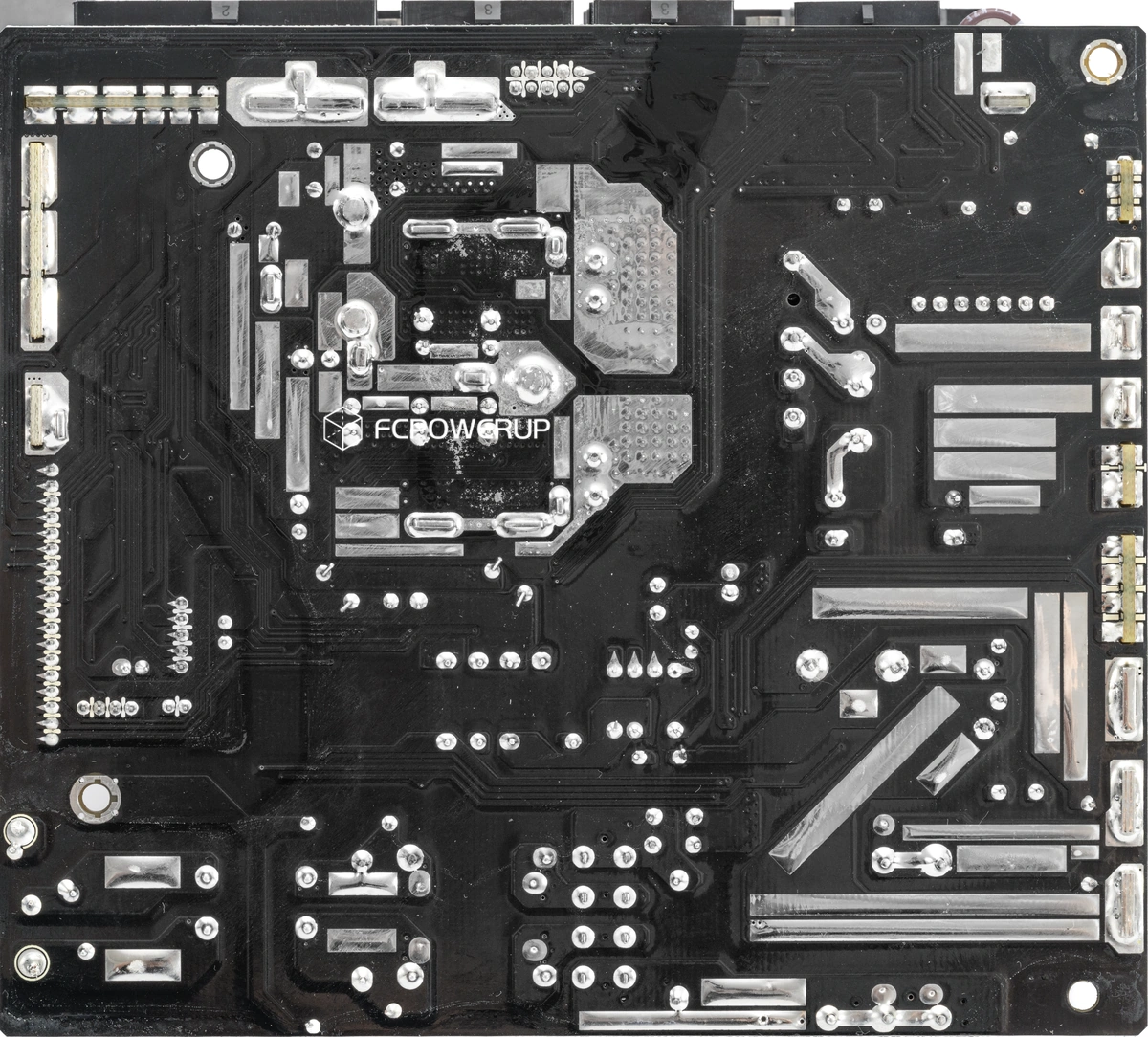

海韵 FOCUS GX-1000 ATX 3.1 内部总览，采用当前流行的正面SMT工艺，PCB背面没有元器件。
电源的其他部分我就不再做详细分析了。喜欢抄规格表的可以直接拉到页面顶部。
