发热与热成像测试 Thermal：微星MSI MPG Ai1300TS PCIE5 MS 7ZPUB
电源序列号：3067ZPUB17CE010550000006
模块状态（测试结果）：
PASS

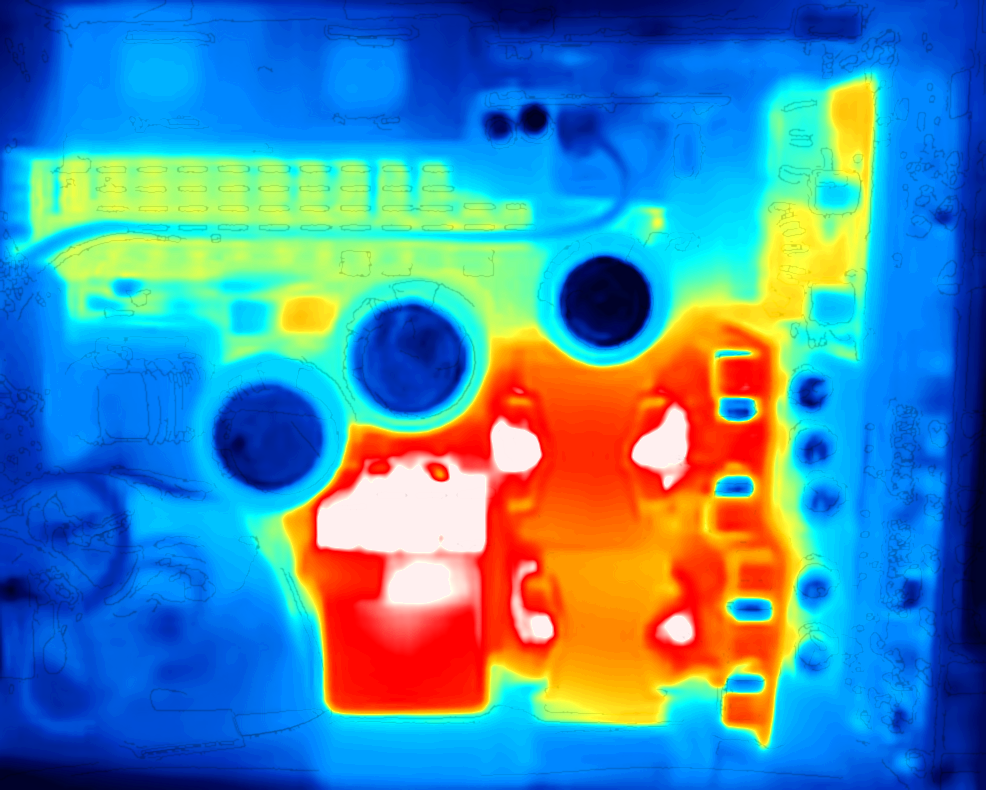

电源内部热成像图
可通过鼠标放置在右侧卡片上点亮对应发热区域。
Bx1
Bx2
Bx3
Bx4
Bx5
Bx6
Bx7
Bx1
Bx2
Bx3
Bx4
Bx5
Bx6
Bx7
Bx1
电源内部整体
Max 70.1℃
Min 28.8℃
Avg 42.1℃
Bx2
整流电路散热片
Max 45.3℃
Min 35.6℃
Avg 43.4℃
Bx3
PFC级散热片区域
Max 45.2℃
Min 36.8℃
Avg 43.3℃
Bx4
主电容区域
Max 70.1℃
Min 29.2℃
Avg 44.6℃
Bx5
LLC谐振电路区域
Max 65.9℃
Min 34.5℃
Avg 58.5℃
Bx6
主变压器
Max 70.1℃
Min 30.0℃
Avg 51.3℃
Bx7
DC-DC子卡
Max 50.2℃
Min 36.0℃
Avg 43.9℃

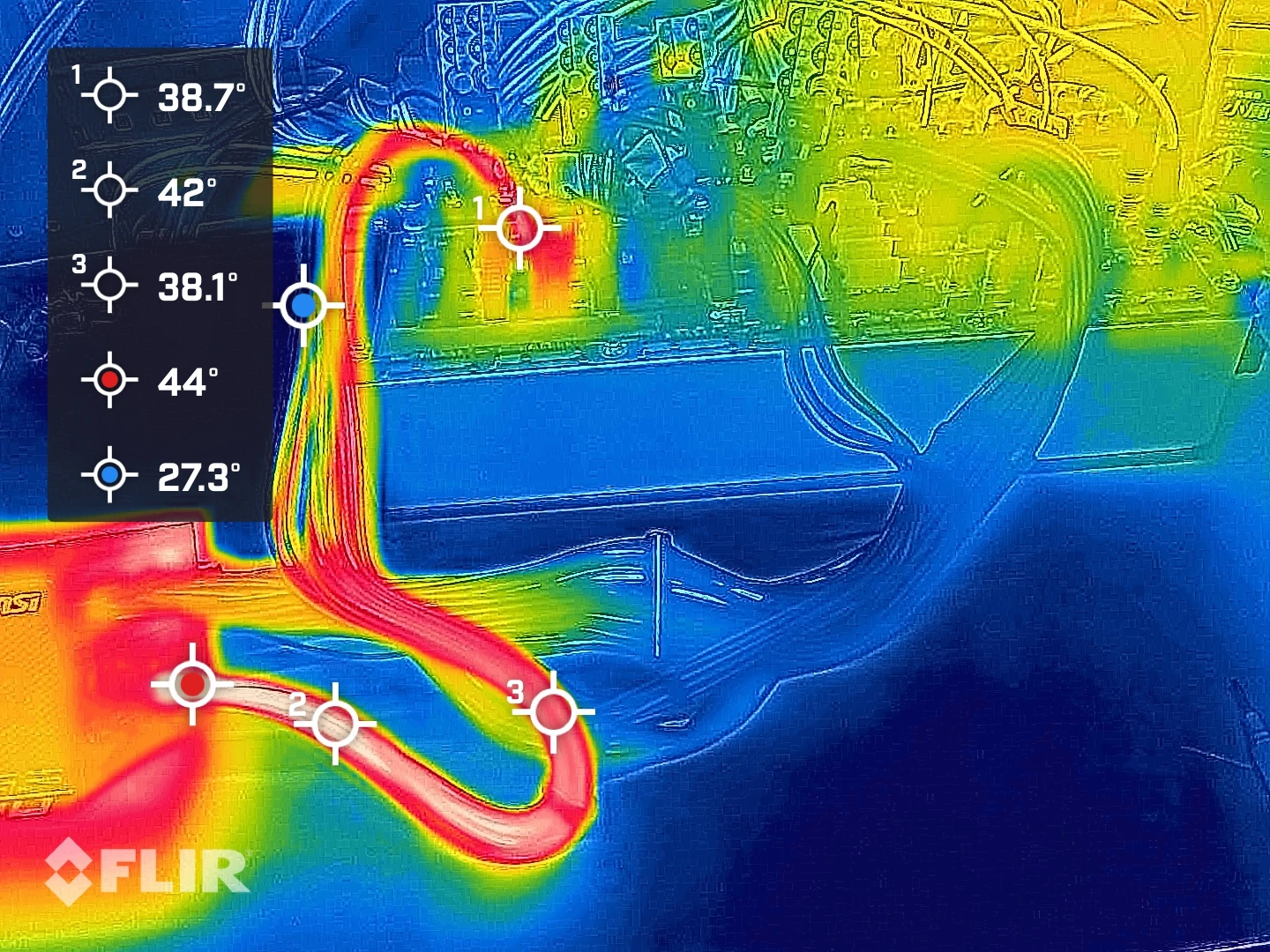

12V-2x6线材整体热成像图
测试条件：600W 带载1小时。
测试条件：室温25℃左右。
可通过鼠标放置在右侧卡片上点亮对应发热区域。
点1
点2
点3
高
点1
12V-2x6接口负载治具板侧
38.8℃
自定义测点
点2
12V-2x6接口电源侧
42.1℃
自定义测点
点3
线身
38.2℃
自定义测点
最高点
线材温度极值
44.0℃
最高温点
×
