发热与热成像测试 Thermal：长城GreatWall SPARK S8 850W
电源序列号：2P114146858
模块状态（测试结果）：
PASS

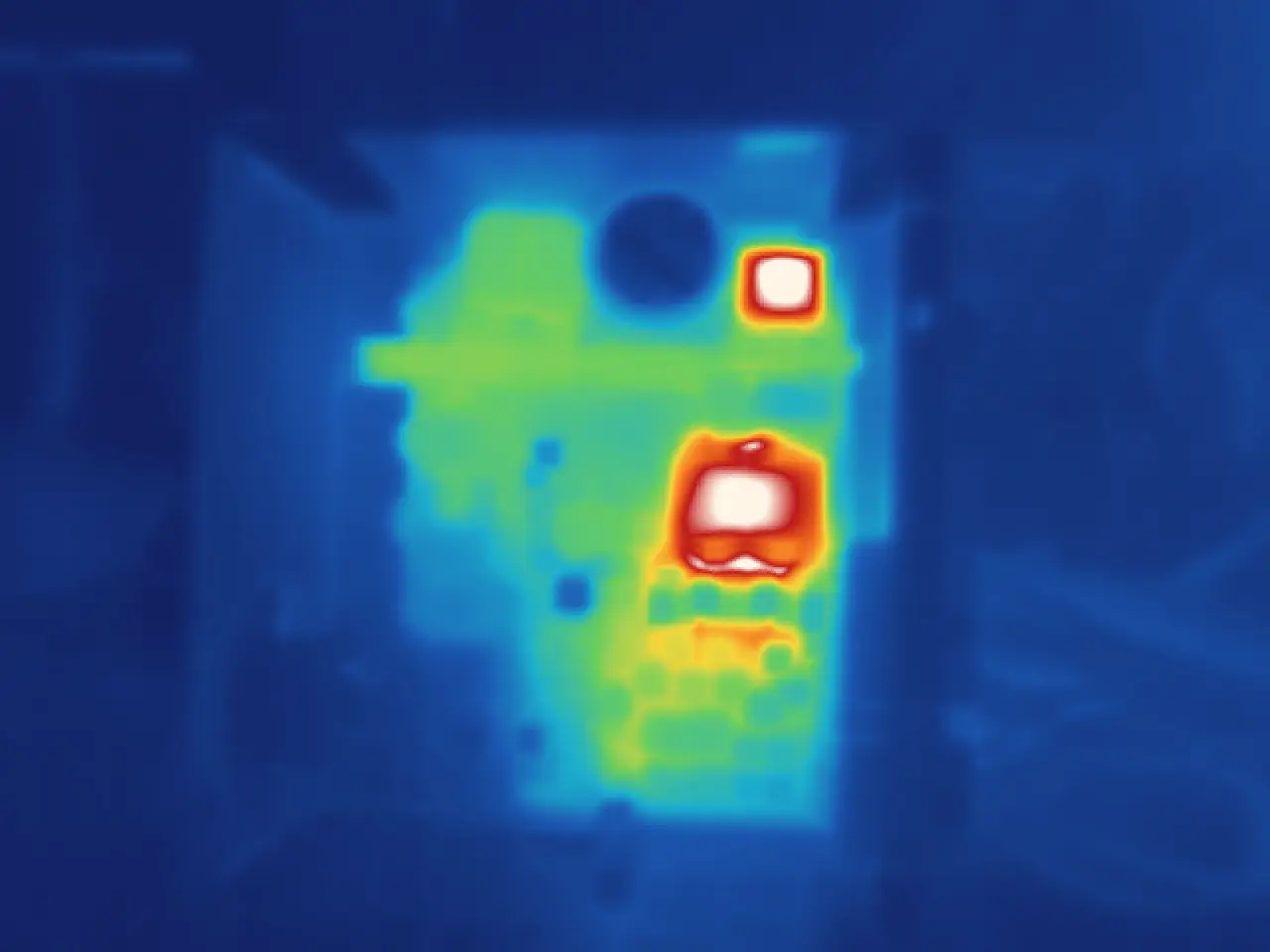

电源内部热成像图
可通过鼠标放置在右侧卡片上点亮对应发热区域。
Bx1
Bx2
Bx3
Bx4
Bx5
Bx6
Bx7
Bx1
Bx2
Bx3
Bx4
Bx5
Bx6
Bx7
Bx1
电源内部整体
Max 84.9℃
Min 27.4℃
Avg 42.4℃
Bx2
整流电路散热片
Max 49.5℃
Min 32.8℃
Avg 46.1℃
Bx3
PFC级散热片区域
Max 48.9℃
Min 40.5℃
Avg 47.1℃
Bx4
主电容区域
Max 47.0℃
Min 28.6℃
Avg 32.7℃
Bx5
LLC谐振电路区域
Max 84.9℃
Min 35.2℃
Avg 54.4℃
Bx6
主变压器
Max 80.7℃
Min 42.3℃
Avg 58.9℃
Bx7
DC-DC子卡
Max 54.8℃
Min 41.6℃
Avg 47.6℃

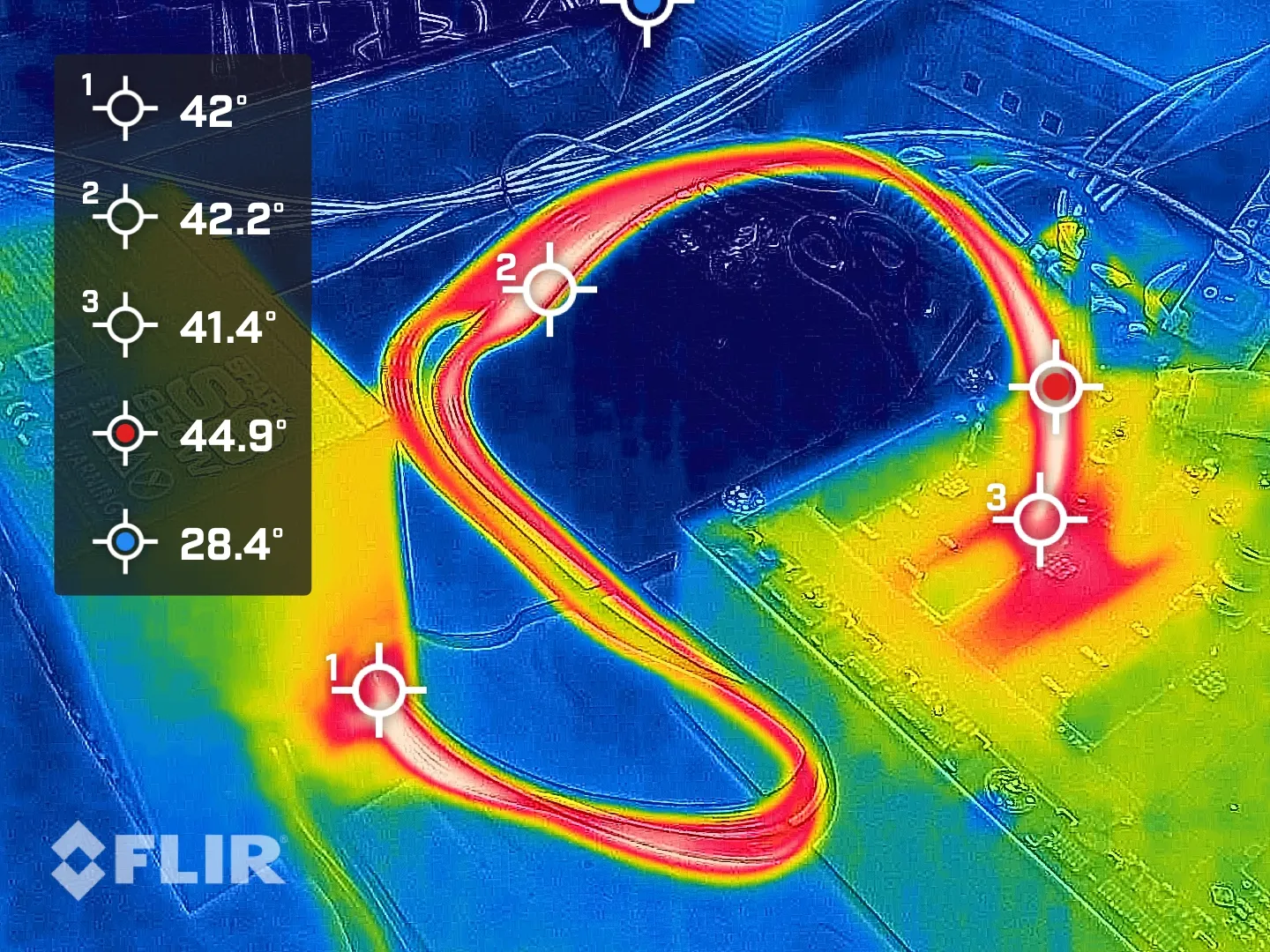

12V-2x6线材整体热成像图
测试条件：600W 带载1小时。
测试条件：室温25℃左右。
可通过鼠标放置在右侧卡片上点亮对应发热区域。
点1
点2
点3
高
点1
12V-2x6接口电源侧
42.0℃
自定义测点
点2
线身
42.2℃
自定义测点
点3
12V-2x6接口负载治具板侧
41.5℃
自定义测点
最高点
线材温度极值
44.9℃
最高温点
×
